AR-1 TREND L DOM PARTEROWY
projekt małego domu parterowego bez garażu w minimalistycznym stylu – dach bez okapów, 3 sypialnie
- pokoje oprócz salonu: 3
- Powierzchnia użytkowa:
- Min. wymiary działki: 20,65 x 20,00 m
Dostępność 1-2 tygodnie
Zakres cen: od 3300 zł do 4100 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu3
- Łazienki + WC2
- Dach dwuspadowy20°
- Wysokość budynku
- Pow. gospodarcza4,49 m²

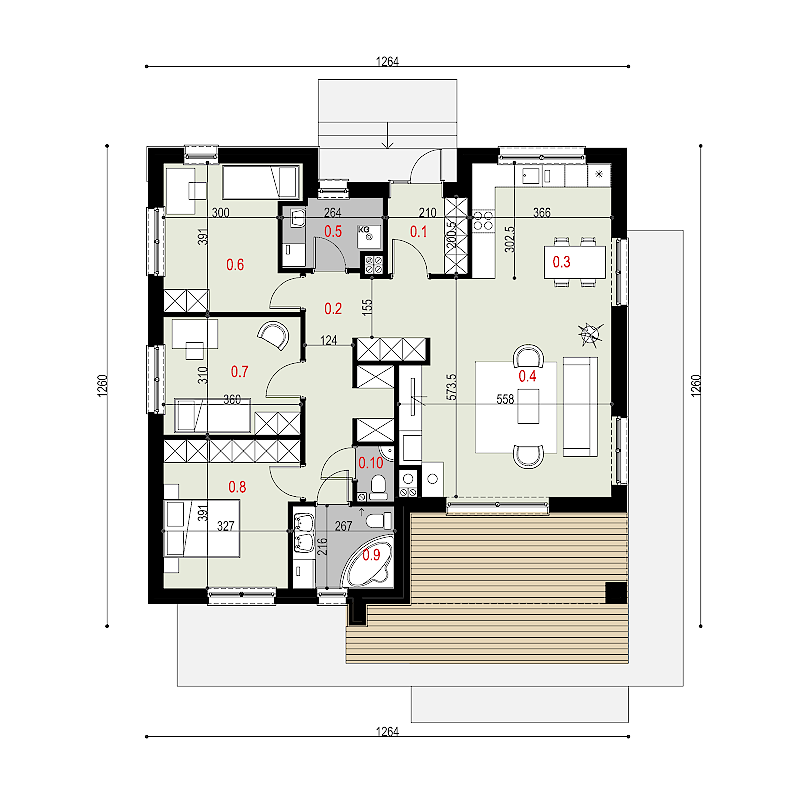

01Rzuty projektu domu AR-1 TREND L
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 4,21 m² |
| 2 | Przedpokój | 13,69 m² |
| 3 | Kuchnia, jadalnia | 10,86 m² |
| 4 | Salon | 29,94 m² |
| 5 | Kotłownia, pom. gosp. | 4,49 m² |
| 6 | Pokój 1 | 13,01 m² |
| 7 | Pokój 2 | 11,16 m² |
| 8 | Pokój 3 | 13,32 m² |
| 9 | Łazienka | 5,78 m² |
| 10 | WC | 1,43 m² |
| Razem parter | 107,89 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

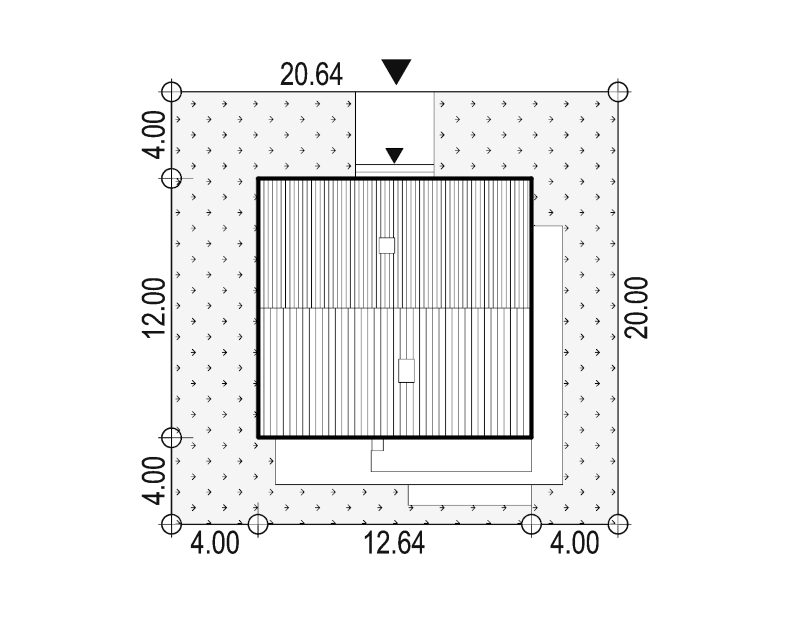

Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-1 TREND L wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
Zalecany zakres orientacji domu AR-1 TREND L względem kierunków geograficznych
02Główne cechy projektu domu AR-1 TREND L
- projekt małego domu parterowego w minimalistycznym stylu – prosta bryła z dachem dwuspadowym 20° bez wysuniętych okapów
- projekt domu o powierzchni użytkowej 107,89 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,65 x 20,00 m
- projekt domu bez garażu – zwarta bryła 12,64 x 12,60 m
- gotowy projekt domu z 3 sypialniami z miejscem na szafy, łazienką i osobnym WC
- centralny hol dzielący dom na strefę dzienną i nocną, otwarta strefa dzienna z salonem, jadalnią i kuchnią
- projekt domu z tarasem zadaszonym od ogrodu, dostępnym z salonu i połączonym z wyjściem z jadalni
- projekt taniego domu – dach na wiązarach drewnianych bez stropu żelbetowego i bez wewnętrznych ścian nośnych
- projekt nowoczesnego domu z dachem dwuspadowym – połać odpowiednia do montażu paneli fotowoltaicznych
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-1 TREND L
Parametry techniczne projektu domu AR-1 TREND L
| Pokoje oprócz salonu | 3 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 103,40 m² |
| pow. gospodarcza | 4,49 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 296,69 m³ |
| Kubatura brutto | 701,91 m³ |
| Szerokość budynku | 12,64 m |
| Długość budynku | 12,60 m |
| Wysokość budynku | |
| Liczba kondygnacji | 1 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 20° |
| Powierzchnia dachu | 187,00 m² |
| Min. szerokość działki | 20,65 m |
| Min. długość działki | 20,00 m |
Technologia budowy projektu domu AR-1 TREND L
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków gazobetonowych Ytong Forte o grubości 24 cm na zaprawie cementowo-wapiennej marki 5 MPa, docieplone 16 cm warstwą styropianu.
Strop
Brak stropu żelbetowego – sufit nad parterem mocowany bezpośrednio do pasa dolnego prefabrykowanych wiązarów dachowych.
Dach
Dach dwuspadowy o nachyleniu 20° bez wysuniętych okapów, na prefabrykowanych drewnianych wiązarach dachowych (Mitek). Układ konstrukcyjny pozwala zrezygnować z wewnętrznych ścian nośnych. Pokrycie dachówką cementową.

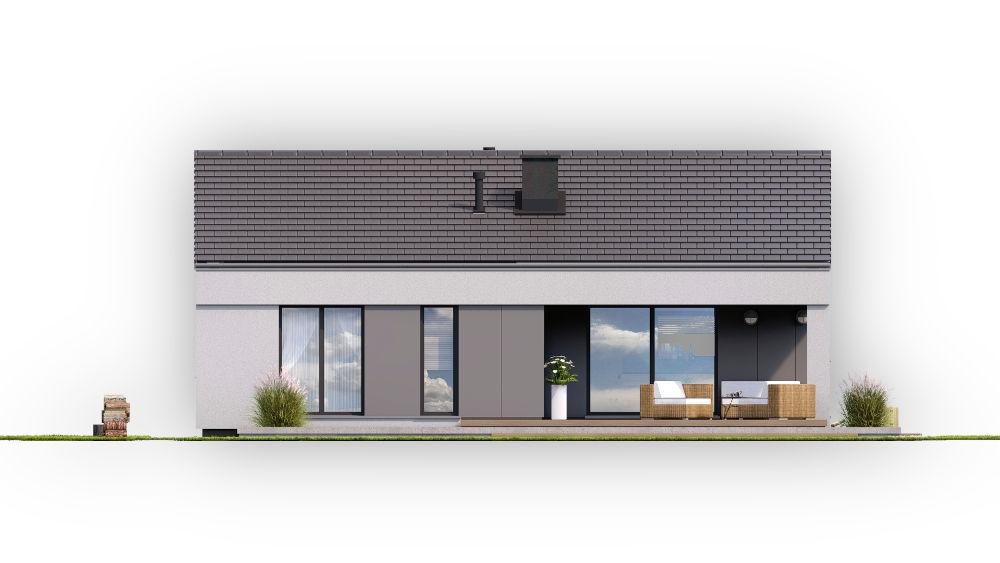

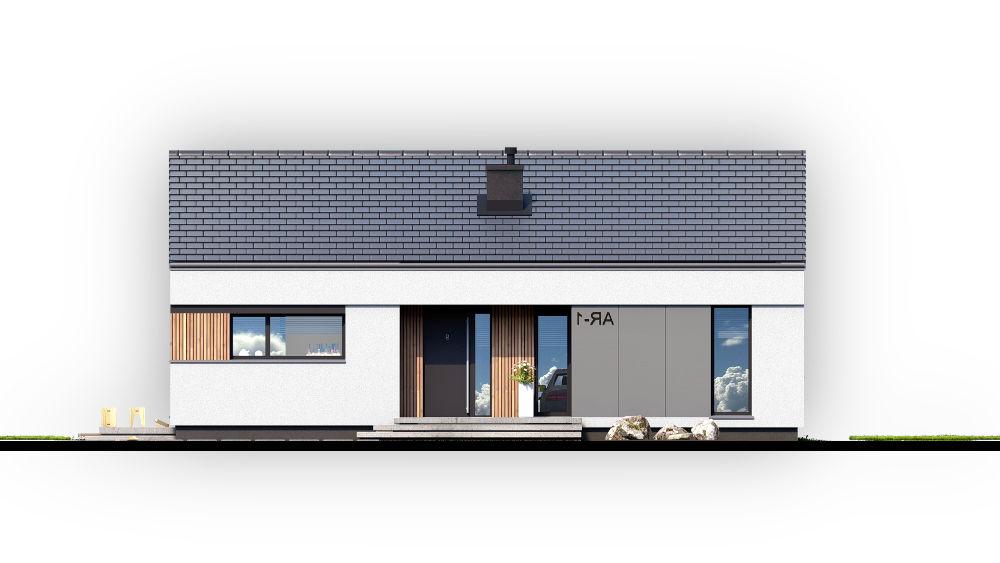

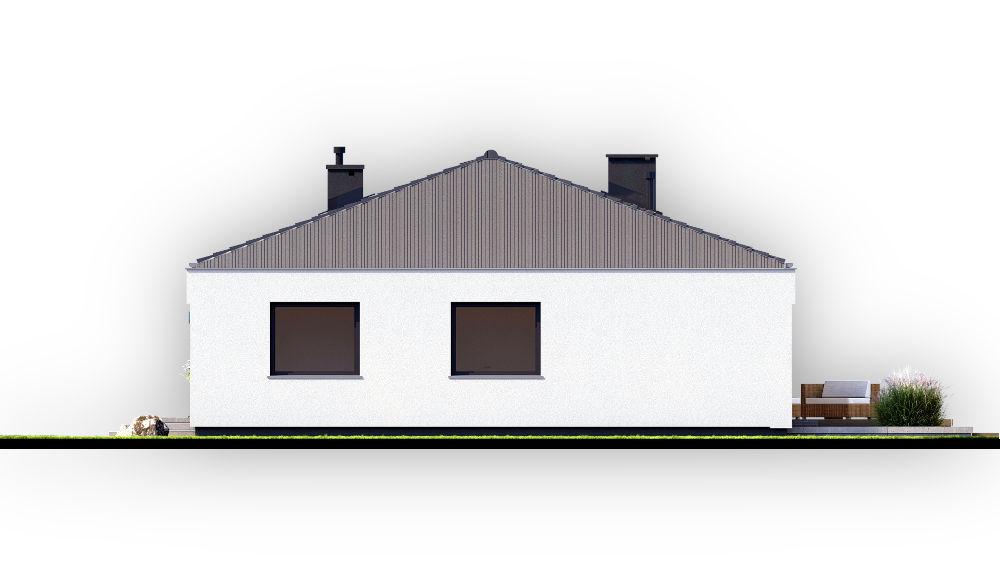

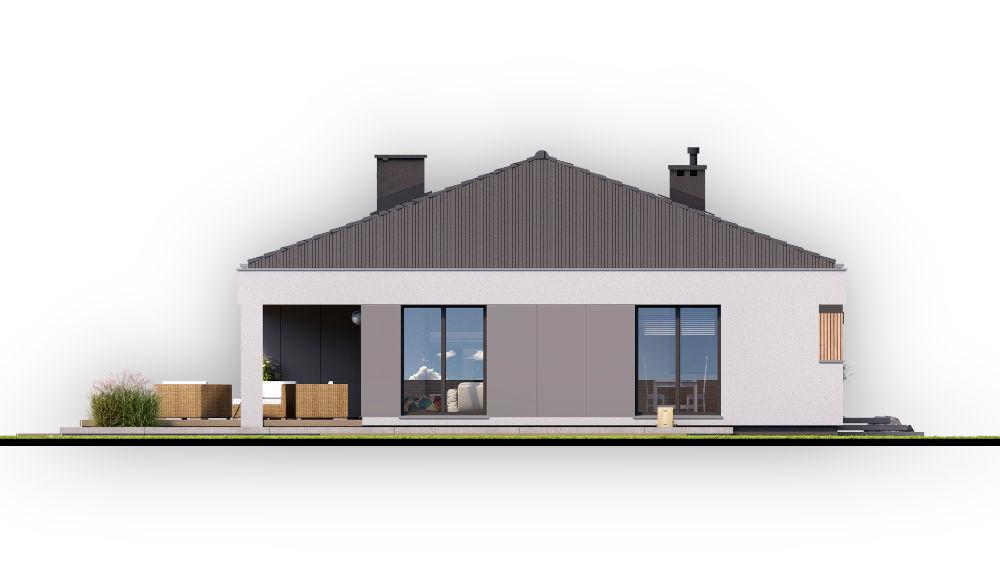

Elewacje
Wykończenie elewacji metodą lekką mokrą – tynk strukturalny na siatce, miejscowo tynk gładki, boniowany, w kolorze szarym. Niewielkie fragmenty z listew drewnianych lub kompozytowych na podkonstrukcji.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-1 TREND L
Projekt domu AR-1 TREND L to wersja projektu AR-1 w popularnym, minimalistycznym stylu wykończenia zewnętrznego – z dachem bez wysuniętych okapów. To mały dom parterowy z dachem dwuspadowym, łączący tradycyjną formę z nowoczesną technologią i materiałami. Powierzchnia użytkowa wynosi 107,89 m2, a minimalne wymiary działki to 20,65 x 20,00 m.
Centralny hol i wyraźne strefy
Wejście znajduje się w centralnym punkcie fasady frontowej i prowadzi do holu, który dzieli wnętrze na część dzienną i nocną. Przy wejściu zaprojektowano pomieszczenie gospodarcze z kotłownią, które może pełnić także funkcję spiżarni.
Obszerna strefa dzienna
W projekcie domu AR-1 TREND L kuchnia, jadalnia i salon tworzą jedną przestrzeń. Kuchnię można w razie potrzeby wydzielić ścianą, a w salonie przewidziano miejsce na kominek.
Trzy sypialnie i zadaszony taras
Trzy sypialnie mają miejsce na obszerne szafy. Strefę nocną uzupełniają przestronna łazienka i wydzielone WC. Od strony ogrodu zaprojektowano spory zadaszony taras, z którego można korzystać także przy niesprzyjającej pogodzie.
Konstrukcja dachu w projekcie domu AR-1 Trend oparta na ekonomicznych wiązarach drewnianych pozwala zrezygnować ze stropu żelbetowego, co upraszcza budowę i ogranicza jej koszty. Więcej o tym rozwiązaniu w artykule wiązary czy strop w domu parterowym.
05Dokumentacja projektu domu AR-1 TREND L
Co zawiera projekt domu AR-1 TREND L
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-1 TREND L
Jaka działka jest potrzebna pod projekt domu AR-1 TREND L?
Minimalne wymiary działki dla projektu domu AR-1 TREND L to 20,65 x 20,00 m. Budynek ma wymiary 12,64 x 12,60 m i powierzchnię zabudowy 151,34 m2.
Ile sypialni i łazienek ma projekt domu AR-1 TREND L?
Dom ma 3 pokoje (sypialnie), łazienkę i osobne WC. Strefa dzienna to salon oraz kuchnia z jadalnią.
Czy projekt domu AR-1 TREND L ma garaż?
Nie. AR-1 Trend to projekt domu bez garażu. Dzięki temu bryła jest zwarta, a dom mieści się na działce o szerokości 20,65 m.
Czym różni się AR-1 Trend od innych wersji projektu AR-1?
Układ wnętrza jest taki sam jak w pozostałych wersjach AR-1. AR-1 Trend wyróżnia się minimalistycznym wykończeniem zewnętrznym – dachem bez wysuniętych okapów i prostą, nowoczesną bryłą.
Czym różni się opcja EKO od STANDARD w projekcie domu AR-1 TREND L?
W projekcie domu AR-1 TREND L opcja EKO obejmuje powietrzną pompę ciepła, ogrzewanie podłogowe w całym budynku i wentylację mechaniczną z rekuperacją. Opcja STANDARD to kocioł gazowy, grzejniki płytowe z ogrzewaniem podłogowym w części dziennej i wentylacja grawitacyjna. Układ pomieszczeń i konstrukcja budynku są w obu opcjach takie same – różnią się tylko projekty instalacji.
Czy mogę wprowadzić zmiany w projekcie domu AR-1 TREND L?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-1 TREND L, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
