AR-10 L DOM PARTEROWY
projekt małego domu parterowego z garażem i zadaszonym tarasem
- pokoje oprócz salonu: 3
- miejsca garażowe: 1
- Powierzchnia użytkowa:
- Powierzchnia dodatkowa (garaż, komórka):
- Min. wymiary działki: 20,52 x 23,21 m
Dostępność od ręki
Zakres cen: od 3500 zł do 4300 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu3
- Łazienki + WC2
- Dach dwuspadowy20°
- Wysokość budynku
- Garaż wbudowany20,03 m²1 stanowisko

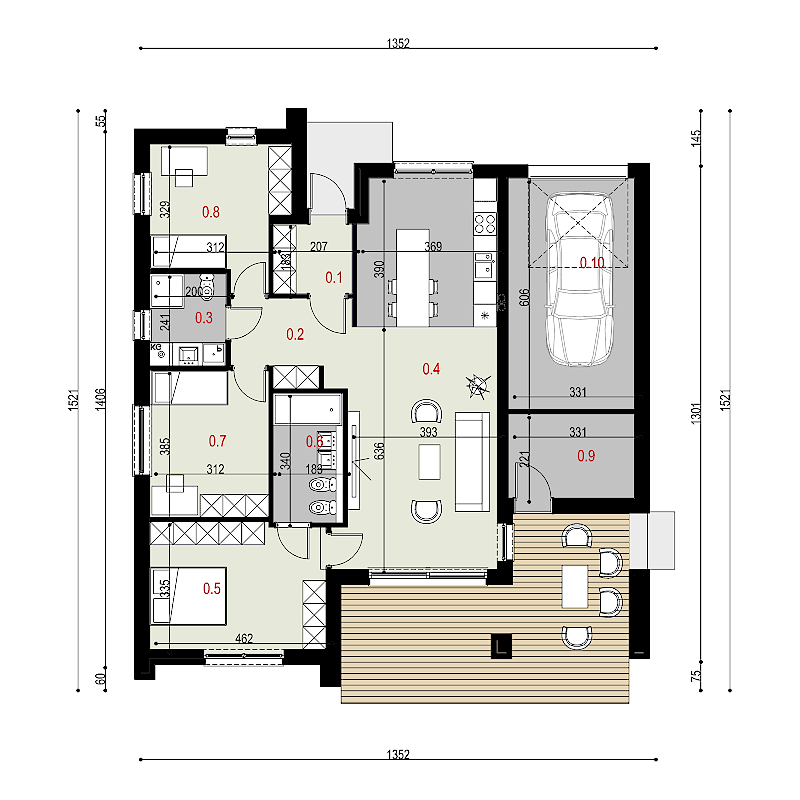

01Rzuty projektu domu AR-10 L
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 3,60 m² |
| 2 | Przedpokój | 5,97 m² |
| 3 | Łazienka 1 | 4,82 m² |
| 4 | Salon, kuchnia | 40,05 m² |
| 5 | Pokój 1 | 15,28 m² |
| 6 | Łazienka 2 | 6,22 m² |
| 7 | Pokój 2 | 12,02 m² |
| 8 | Pokój 3 | 11,74 m² |
| 9 | Komórka (poza powierzchnią użytkową) | 7,25 m² |
| 10 | Garaż (poza powierzchnią użytkową) | 20,03 m² |
| Razem parter | 126,98 m² | |
* nie wlicza się do powierzchni użytkowej
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

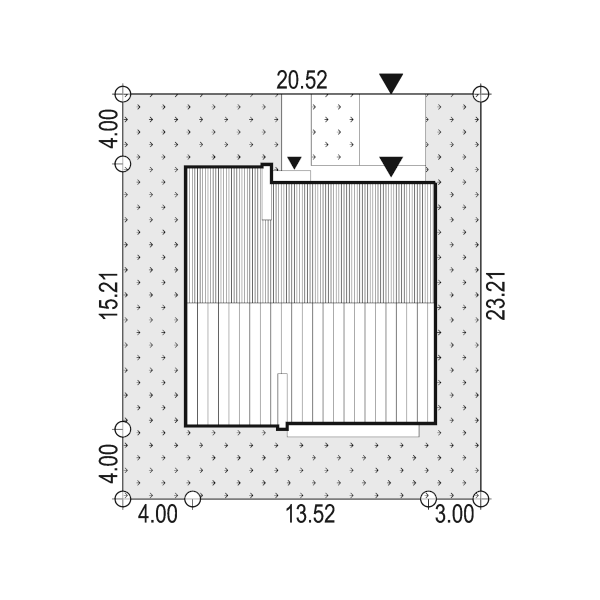

Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-10 L wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.

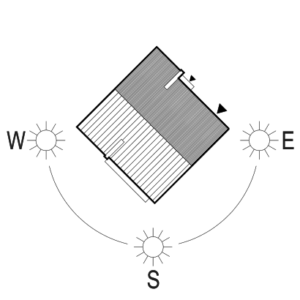

Usytuowanie budynku
Zalecany zakres orientacji domu AR-10 L względem kierunków geograficznych
02Główne cechy projektu domu AR-10 L
- projekt małego domu parterowego z garażem jednostanowiskowym 20,03 m2 wbudowanym w bryłę
- projekt domu o powierzchni użytkowej 99,70 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,52 x 23,21 m
- projekt taniego domu – kompaktowy układ funkcjonalny ze zminimalizowaną komunikacją wewnętrzną
- gotowy projekt domu z 3 pokojami i 2 łazienkami dla rodziny czteroosobowej
- salon z kuchnią i jadalnią (40,05 m2) z podwyższonym sufitem i oknami połaciowymi
- projekt domu z tarasem – zadaszony taras od ogrodu dostępny z salonu, przy nim komórka na rowery i narzędzia ogrodowe
- prosta bryła i dach dwuspadowy 20° na wiązarach drewnianych bez stropu żelbetowego
- układ połaci dachu dobry do montażu paneli fotowoltaicznych przy odpowiedniej orientacji budynku
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-10 L
Parametry techniczne projektu domu AR-10 L
| Pokoje oprócz salonu | 3 |
|---|---|
| Powierzchnia użytkowa | |
| Powierzchnia dodatkowa, w tym: | |
| komórka | 7,25 m² |
| garaż wbudowany (1 stan.) | 20,03 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 385,85 m³ |
| Kubatura brutto | 850,41 m³ |
| Szerokość budynku | 13,52 m |
| Długość budynku | 15,21 m |
| Wysokość budynku | |
| Liczba kondygnacji | 1 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 20° |
| Powierzchnia dachu | 211,00 m² |
| Min. szerokość działki | 20,52 m |
| Min. długość działki | 23,21 m |
Technologia budowy projektu domu AR-10 L
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków gazobetonowych Ytong Forte o grubości 24 cm na zaprawie cementowo-wapiennej marki 5 MPa, docieplone warstwą styropianu.
Strop
Brak stropu żelbetowego – konstrukcja dachu oparta na prefabrykowanych wiązarach drewnianych, do których mocowany jest sufit nad pomieszczeniami.
Dach
Dach dwuspadowy o nachyleniu 20° na prefabrykowanych drewnianych wiązarach dachowych. Pokrycie dachówką cementową.

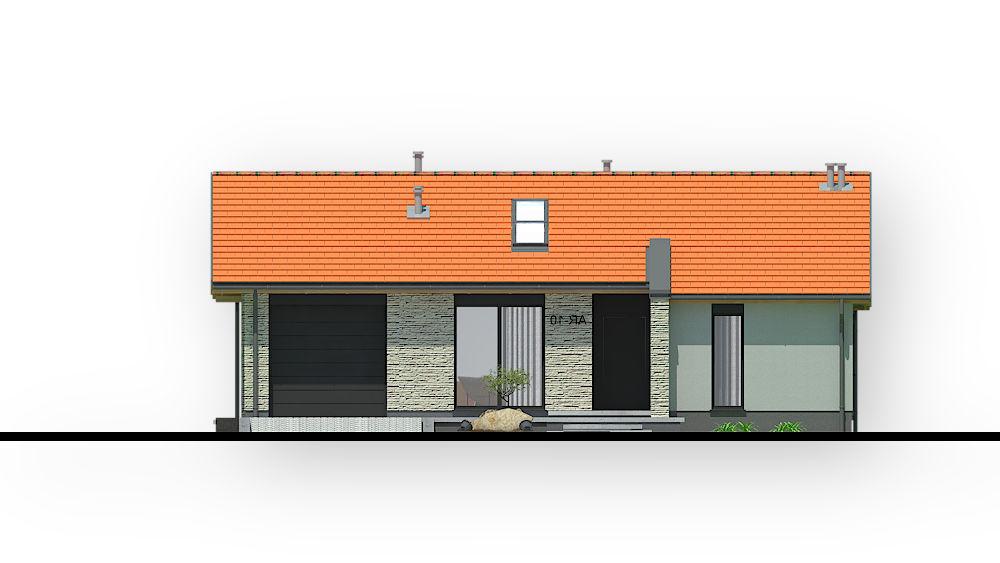

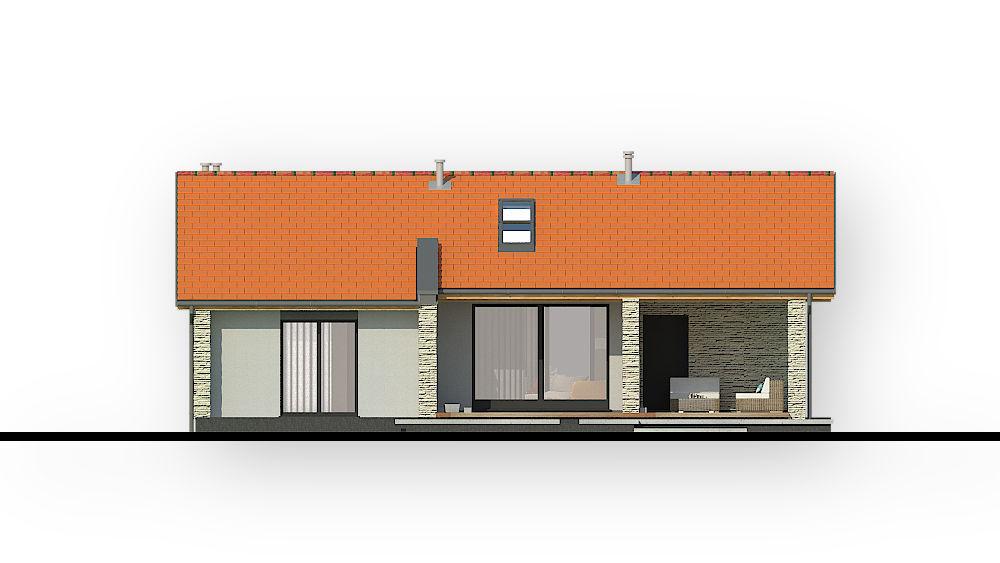

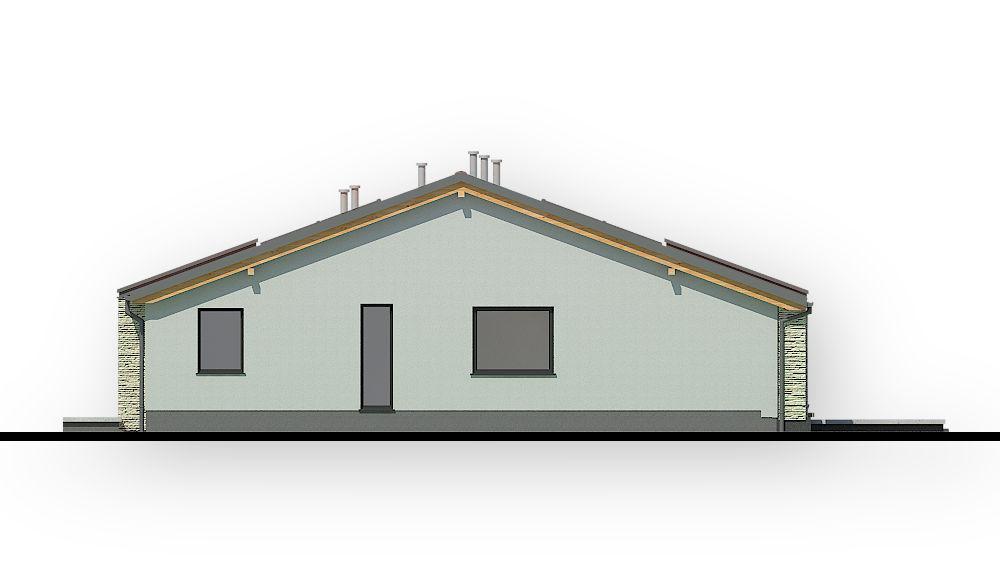

Elewacje
Wykończenie elewacji metodą lekką mokrą – tynk strukturalny na siatce, na warstwie izolacji termicznej. Fragmenty wykończone okładziną ozdobną klejoną do warstwy izolacji termicznej.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-10 L
Projekt domu AR-10 L to koncept niewielkiego domu parterowego z wbudowanym garażem, przeznaczonego dla czteroosobowej rodziny. Powierzchnia użytkowa wynosi 99,70 m2, a minimalne wymiary działki to 20,52 x 23,21 m.
Kompaktowy układ funkcjonalny
Projekt ma kompaktowy układ funkcjonalny, ze zminimalizowaną powierzchnią komunikacji i wykorzystaną do maksimum powierzchnią użytkową. Dom ma wbudowany garaż jednostanowiskowy oraz dodatkową przestrzeń na przechowywanie rowerów i narzędzi ogrodowych.
Salon z podwyższonym sufitem
Salon został zaakcentowany podwyższonym sufitem z oknami połaciowymi, co dodaje przestrzeni i wprowadza więcej światła do wnętrza. Otwarta kuchnia połączona z jadalnią i salonem pozwala na dowolną aranżację i organizowanie spotkań rodzinnych dla większej liczby osób.

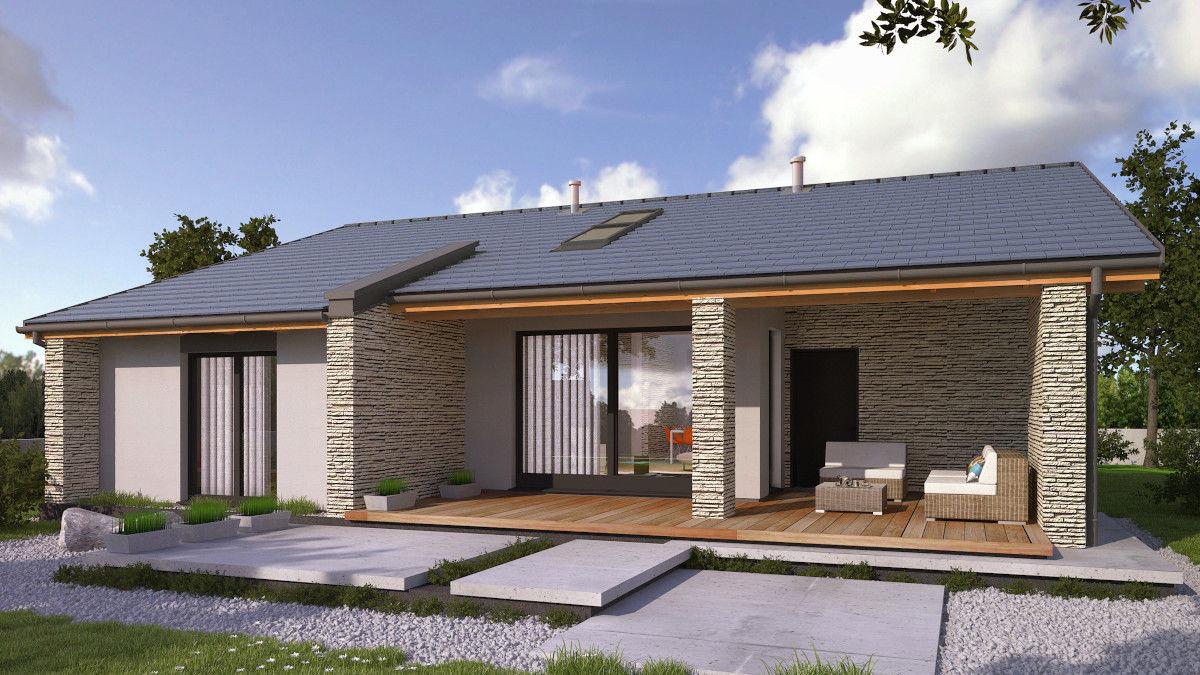

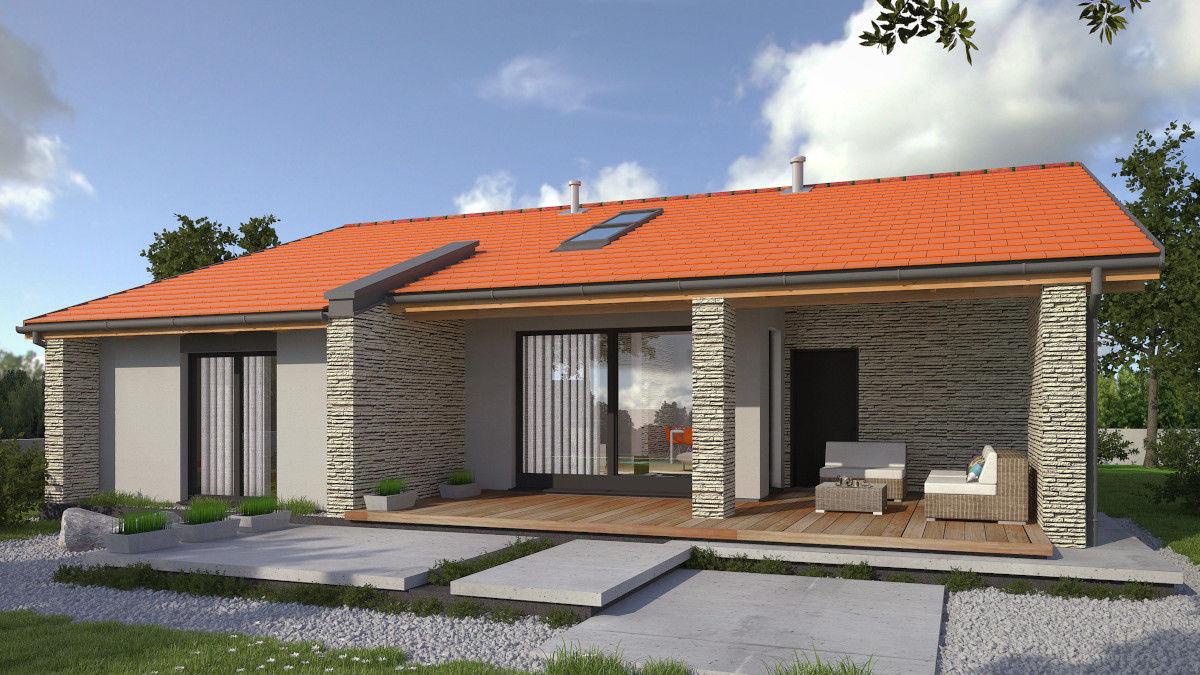

Zadaszony taras od ogrodu
Z wnętrza zapewniono łatwy dostęp do osłoniętego tarasu zlokalizowanego od strony ogrodu, za częścią garażową. Tam też zaprojektowano komórkę dostępną z zadaszonego tarasu.
Projekt domu AR-10 zakłada przekrycie dachem dwuspadowym o nachyleniu 20°. Konstrukcję dachu stanowią wiązary drewniane, do których mocowany jest sufit. Pozwala to zrezygnować ze stropu żelbetowego, uprościć konstrukcję i jednocześnie ograniczyć koszty budowy. Więcej o tym rozwiązaniu w artykule wiązary czy strop w domu parterowym.
05Dokumentacja projektu domu AR-10 L
Co zawiera projekt domu AR-10 L
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-10 L
Jaka działka jest potrzebna pod projekt domu AR-10 L?
Minimalne wymiary działki dla projektu domu AR-10 L to 20,52 x 23,21 m. Budynek ma wymiary 13,52 x 15,21 m i powierzchnię zabudowy 183,80 m2.
Ile pokoi i łazienek ma projekt domu AR-10 L?
Dom ma 3 pokoje oprócz salonu oraz 2 łazienki. Strefa dzienna to salon połączony z kuchnią i jadalnią o powierzchni 40,05 m2.
Czy projekt domu AR-10 L ma garaż?
Tak. Garaż jednostanowiskowy o powierzchni 20,03 m2 jest wbudowany w bryłę domu i nie wlicza się do powierzchni użytkowej 99,70 m2.
Dlaczego projekt domu AR-10 nie ma stropu żelbetowego?
Sufit jest mocowany do prefabrykowanych wiązarów drewnianych, a nad nim leży warstwa izolacji. Takie rozwiązanie jest tańsze i szybsze w budowie niż strop żelbetowy.
Czym różni się opcja EKO od STANDARD w projekcie domu AR-10 L?
W projekcie domu AR-10 L opcja EKO obejmuje powietrzną pompę ciepła, ogrzewanie podłogowe w całym budynku i wentylację mechaniczną z rekuperacją. Opcja STANDARD to kocioł gazowy, grzejniki płytowe z ogrzewaniem podłogowym w części dziennej i wentylacja grawitacyjna. Układ pomieszczeń i konstrukcja budynku są w obu opcjach takie same – różnią się tylko projekty instalacji.
Czy mogę wprowadzić zmiany w projekcie domu AR-10 L?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-10 L, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
