AR-11 L DOM PIĘTROWY
projekt domu piętrowego z garażem i tarasem na piętrze – na działkę z wjazdem od południa
- pokoje oprócz salonu: 4
- miejsca garażowe: 1
- Powierzchnia użytkowa:
- Powierzchnia dodatkowa (garaż, kotłownia, skład):
- Min. wymiary działki: 20,20 x 22,07 m
Dostępność 1-2 tygodnie
Zakres cen: od 3800 zł do 4600 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu4
- Łazienki + WC2
- Dach dwuspadowy30°
- Wysokość budynku
- Garaż wbudowany19,23 m²1 stanowisko

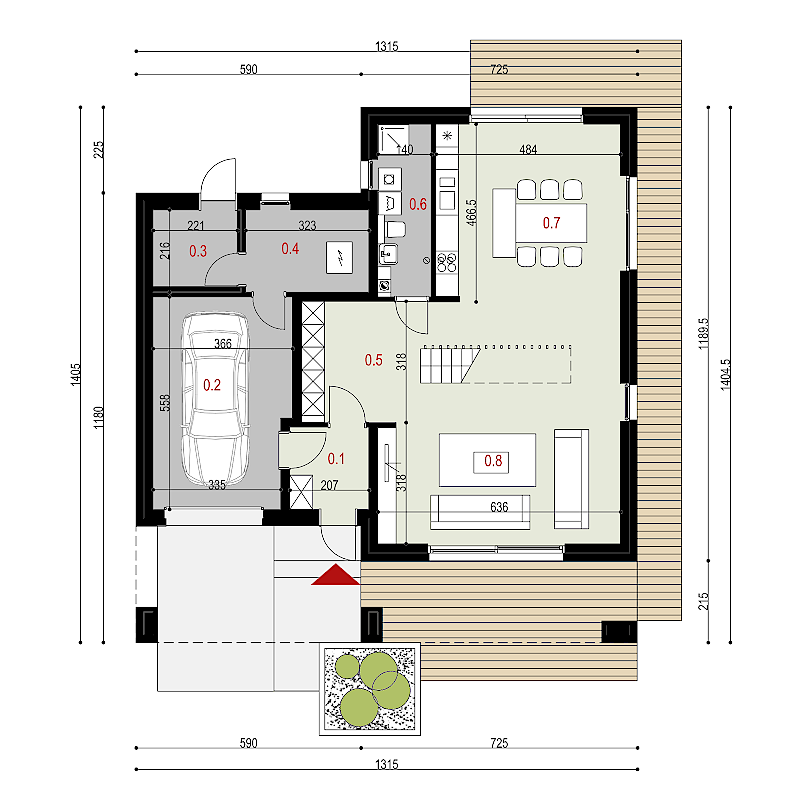

01Rzuty projektu domu AR-11 L
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 4,35 m² |
| 2 | Garaż (poza powierzchnią użytkową) | 19,23 m² |
| 3 | Skład (poza powierzchnią użytkową) | 4,47 m² |
| 4 | Kotłownia (poza powierzchnią użytkową) | 6,82 m² |
| 5 | Hall | 9,84 m² |
| 6 | Łazienka, pralnia | 5,92 m² |
| 7 | Kuchnia | 22,28 m² |
| 8 | Salon | 33,36 m² |
| Razem parter | 106,27 m² | |
* nie wlicza się do powierzchni użytkowej
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

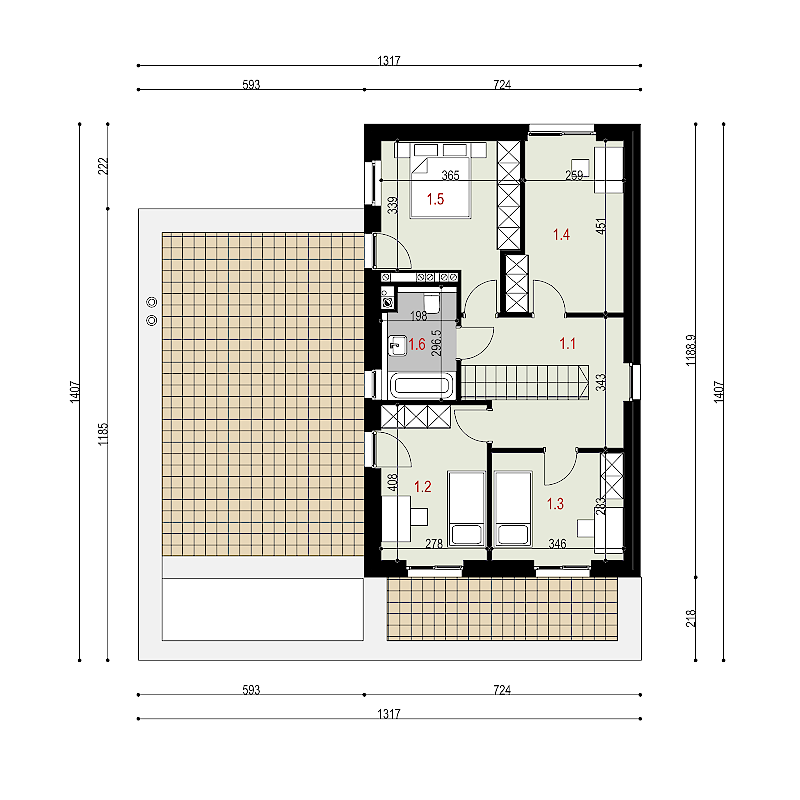

| Zestawienie | Piętro | |
|---|---|---|
| 9 | Przedpokój | 13,95 m² |
| 10 | Pokój 1 | 11,14 m² |
| 11 | Pokój 2 | 9,60 m² |
| 12 | Pokój 3 | 12,25 m² |
| 13 | Pokój 4 | 13,04 m² |
| 14 | Łazienka | 5,50 m² |
| Razem piętro | 65,48 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.
Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-11 L wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku

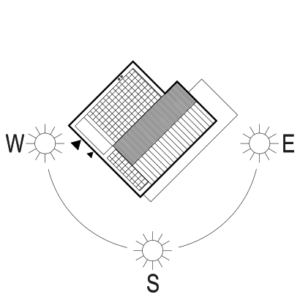

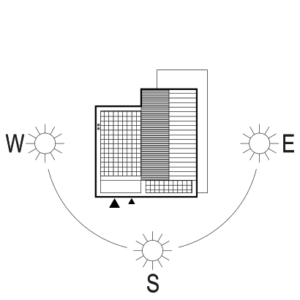

Zalecany zakres orientacji domu AR-11 L względem kierunków geograficznych
02Główne cechy projektu domu AR-11 L
- projekt domu piętrowego o współczesnej formie – dwukondygnacyjna część mieszkalna z dachem dwuspadowym 30° i parterowa część z garażem, kotłownią i składem
- projekt domu o powierzchni użytkowej 141,23 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,20 x 22,07 m
- projekt domu z wjazdem od południa – na działki z dojazdem od strony południowej, południowo-wschodniej lub wschodniej
- garaż jednostanowiskowy 19,23 m2 wbudowany w bryłę, połączony z domem przez wiatrołap
- gotowy projekt domu z 4 sypialniami na piętrze, łazienką na piętrze oraz łazienką z pralnią na parterze
- projekt domu z tarasem na piętrze nad parterową częścią budynku, dostępnym z głównej sypialni, i zadaszonym tarasem na parterze
- otwarta strefa dzienna – kuchnia z jadalnią 22,28 m2 i salon 33,36 m2
- cyrkulacyjny układ komunikacji z centralną klatką schodową i dużą zabudową szaf w hallu
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-11 L
Parametry techniczne projektu domu AR-11 L
| Pokoje oprócz salonu | 4 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 135,31 m² |
| pow. gospodarcza | 5,92 m² |
| Powierzchnia dodatkowa, w tym: | |
| garaż wbudowany (1 stan.) | 19,23 m² |
| skład | 4,47 m² |
| kotłownia | 6,82 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 449,27 m³ |
| Kubatura brutto | 1047,93 m³ |
| Szerokość budynku | 13,14 m |
| Długość budynku | 14,04 m |
| Wysokość budynku | |
| Liczba kondygnacji | 2 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 30° |
| Powierzchnia dachu | 87,49 m² |
| Min. szerokość działki | 20,20 m |
| Min. długość działki | 22,07 m |
Technologia budowy projektu domu AR-11 L
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków silikatowych Silka E24 oraz gazobetonowych Ytong Forte o grubości 24 cm na zaprawie cementowo-wapiennej marki 5 MPa, docieplone styropianem oraz miejscowo wełną mineralną.
Strop
Nad parterem strop żelbetowy. Nad piętrem sufit mocowany do prefabrykowanych wiązarów drewnianych.
Dach
Dach dwuspadowy o nachyleniu 30° na prefabrykowanych drewnianych wiązarach dachowych. Pokrycie gontem włóknocementowym lub blachą.

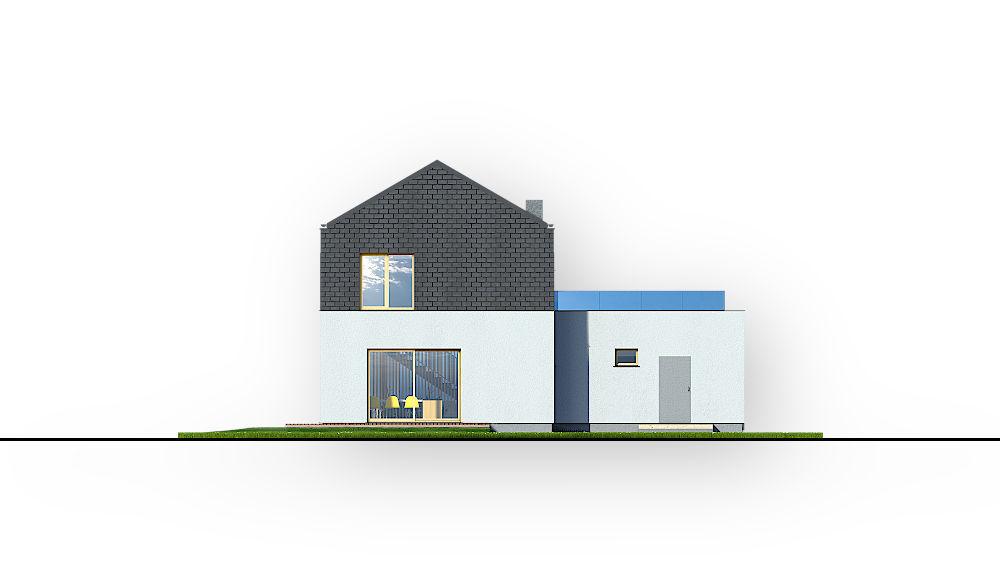

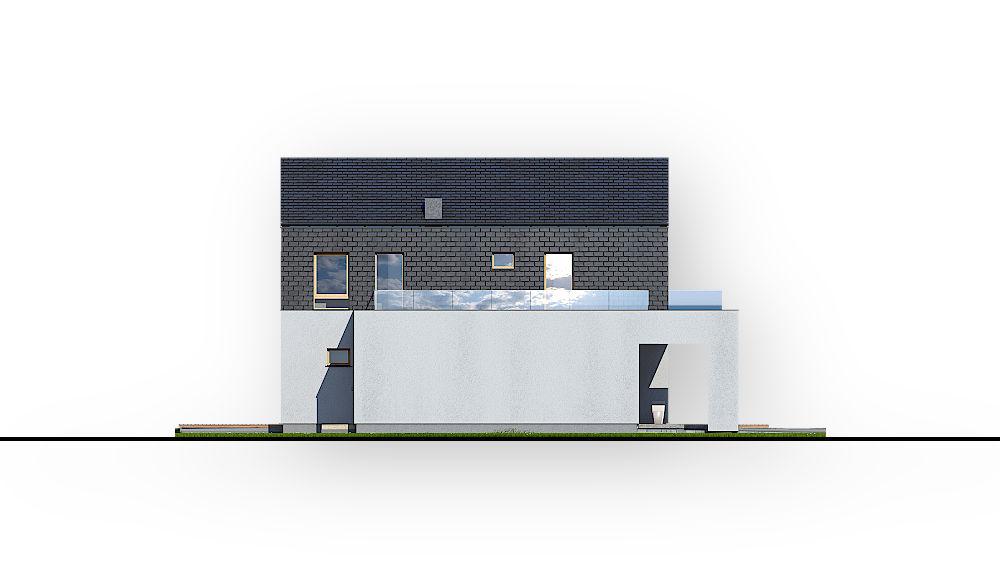

Elewacje
Wykończenie elewacji w większości metodą lekką mokrą – tynk strukturalny na siatce, na warstwie izolacji termicznej. Piętro wykończone licówką klinkierową lub gontem włóknocementowym albo blachą na podkonstrukcji.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-11 L
Projekt domu AR-11 L to nowoczesny, niepodpiwniczony dom piętrowy z dachem dwuspadowym 30° i garażem jednostanowiskowym. Powierzchnia użytkowa wynosi 141,23 m2, a minimalne wymiary działki to 20,20 x 22,07 m. Projekt przygotowano z myślą o działkach z wjazdem od strony południowej.
Dwie części bryły
Bryła budynku została podzielona na część dwukondygnacyjną z pomieszczeniami mieszkalnymi oraz część jednokondygnacyjną z garażem, kotłownią i składem. Elewacje mają wyraźny podział poziomy ponad stropem parteru – parter wykończono białym tynkiem strukturalnym, a piętro licówką klinkierową lub gontem włóknocementowym.
Parter z otwartą strefą dzienną
Garaż (19,23 m2) połączono z częścią mieszkalną przez wiatrołap. Cyrkulacyjny układ komunikacji z centralną klatką schodową zapewnia łatwy dostęp do wszystkich pomieszczeń, a w hallu zaplanowano zespół obszernych szaf. Parter zajmuje otwarta strefa dzienna: kuchnia z jadalnią (22,28 m2) i salon (33,36 m2). Na parterze jest też łazienka z pralnią. Przeszklenie w jadalni pozwala w razie potrzeby urządzić dodatkowy taras przy kuchni.
Piętro z tarasem
Na piętrze znajdują się cztery pokoje i łazienka. Nad parterową częścią budynku zaprojektowano obszerny taras dostępny z piętra – przestrzeń można zaaranżować zielenią, meblami tarasowymi lub pergolą.
Projekt domu AR-11 najlepiej sprawdzi się na działce z wjazdem od strony południowej, południowo-wschodniej lub wschodniej – więcej w poradniku orientacja działki a wybór projektu domu.
05Dokumentacja projektu domu AR-11 L
Co zawiera projekt domu AR-11 L
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD 2 – kocioł na biomasę
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD 2:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji centralnego ogrzewania zasilanej kotłem na biomasę z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-11 L
Jaka działka jest potrzebna pod projekt domu AR-11 L?
Minimalne wymiary działki dla projektu domu AR-11 L to 20,20 x 22,07 m. Budynek ma wymiary 13,14 x 14,04 m i powierzchnię zabudowy 156,47 m2.
Ile sypialni i łazienek ma projekt domu AR-11 L?
Dom ma 4 pokoje (sypialnie) na piętrze. Łazienki są dwie – na piętrze oraz na parterze, połączona z pralnią.
Z której strony powinien być wjazd na działkę dla projektu domu AR-11 L?
Projekt domu AR-11 przygotowano dla działek z wjazdem od strony południowej, południowo-wschodniej lub wschodniej. Wariant P jest odbiciem lustrzanym z garażem po przeciwnej stronie.
Czy projekt domu AR-11 ma taras na piętrze?
Tak. Nad parterową częścią budynku zaprojektowano obszerny taras dostępny z piętra. Na parterze jest dodatkowo zadaszony taras.
W jakich opcjach instalacyjnych dostępny jest projekt domu AR-11 L?
Projekt domu AR-11 jest dostępny w opcji STANDARD 2 – z kotłem na biomasę, grzejnikami płytowymi i ogrzewaniem podłogowym w strefie dziennej – oraz w opcji EKO – z powietrzną pompą ciepła, ogrzewaniem podłogowym i wentylacją mechaniczną z rekuperacją.
Czy mogę wprowadzić zmiany w projekcie domu AR-11 L?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-11 L, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
