PROMOCJA - 500 PLN
BLIŹNIAK PIĘTROWY – segment P
projekt domu piętrowego z garażem
pokoje oprócz salonu: 4
miejsca garażowe: 2
Powierzchnia użytkowa: 193,66 m²
Powierzchnia mieszkalna: 152,60 m²
Powierzchnia gospodarcza: 41,06 m²
Min. wymiary działki: 20,30 x 20,90 m
Dostępność: 2 tyg.

Pierwotna cena wynosiła: 4800 zł.Aktualna cena wynosi: 4300 zł.

Pow. mieszkalna
152,60 m²
Garaż 2 stan.
34,94 m²
Taras zadaszony
27,90 m²
Sypialnie
4
Łazienki+wc
3
Taras na piętrze
61,15 m²

01 Rzuty

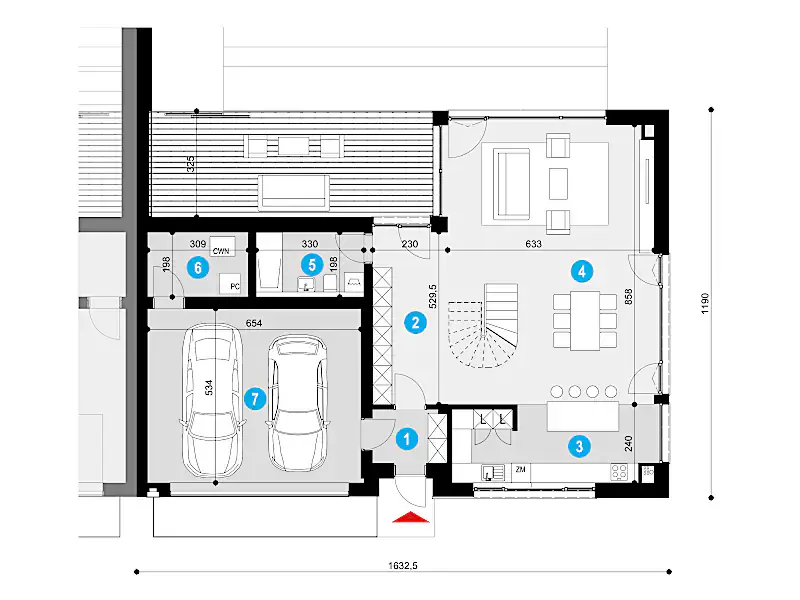

Rzut parteru i zestawienie pomieszczeń projektu AR-14B max P

Zestawienie Parter
1 Wiatrołap 3,77 m²
2 Przedpokój 11,43 m²
3 Kuchnia + spiżarnia 14,18 m²
4 Salon z jadalnią 51,35 m²
5 Łazienka 6,53 m²
6 Pom. gosp. 6,12 m²
7 Garaż 34,94 m²
Razem parter 122,35 m²

Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

Zapytaj o zmiany

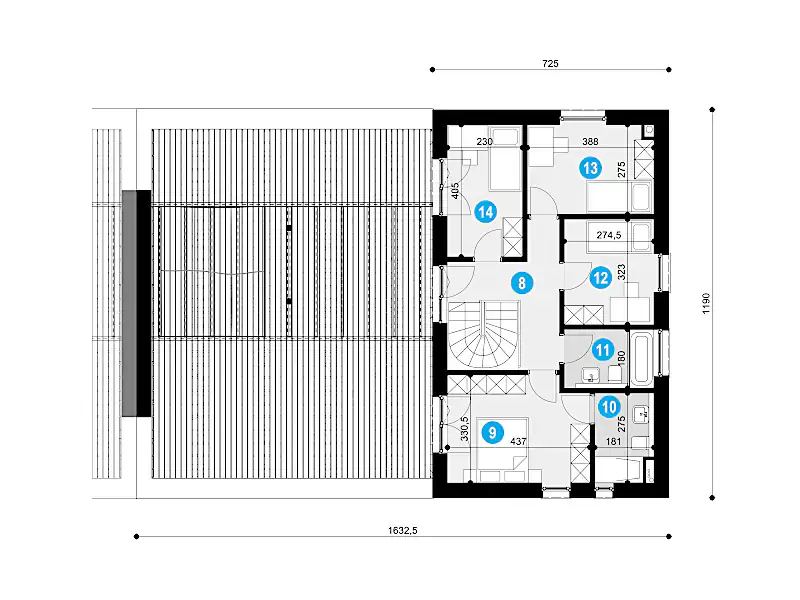

Rzut piętra i zestawienie pomieszczeń projektu AR-14B max P

Zestawienie Piętro
2.1 Przedpokój 12,70 m²
2.2 Sypialnia 1 13,92 m²
2.3 Łazienka 1 4,71 m²
2.4 Łazienka 2 4,94 m²
2.5 Sypialnia 2 8,87 m²
2.6 Sypialnia 3 10,49 m²
2.7 Sypialnia 4 9,31 m²
Razem piętro 64,94 m²

Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

Zapytaj o zmiany

Minimalne wymiary działki

Minimalne wymiary działki dla projektu AR-14B MAX P

Zastanawiasz się, czy projekt AR-14B max P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.

Skontaktuj się z nami

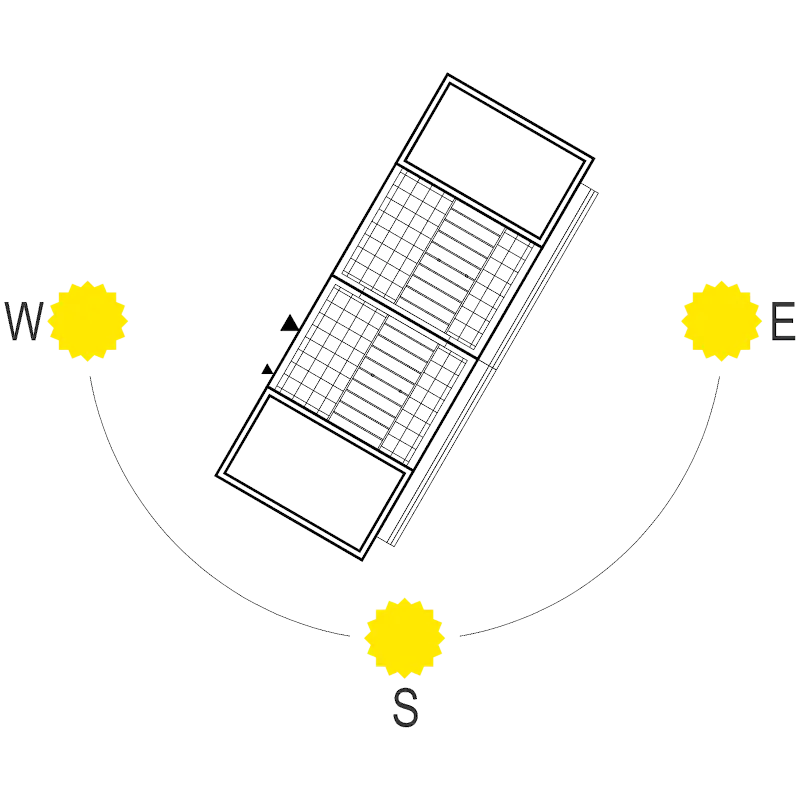

Usytuowanie budynku

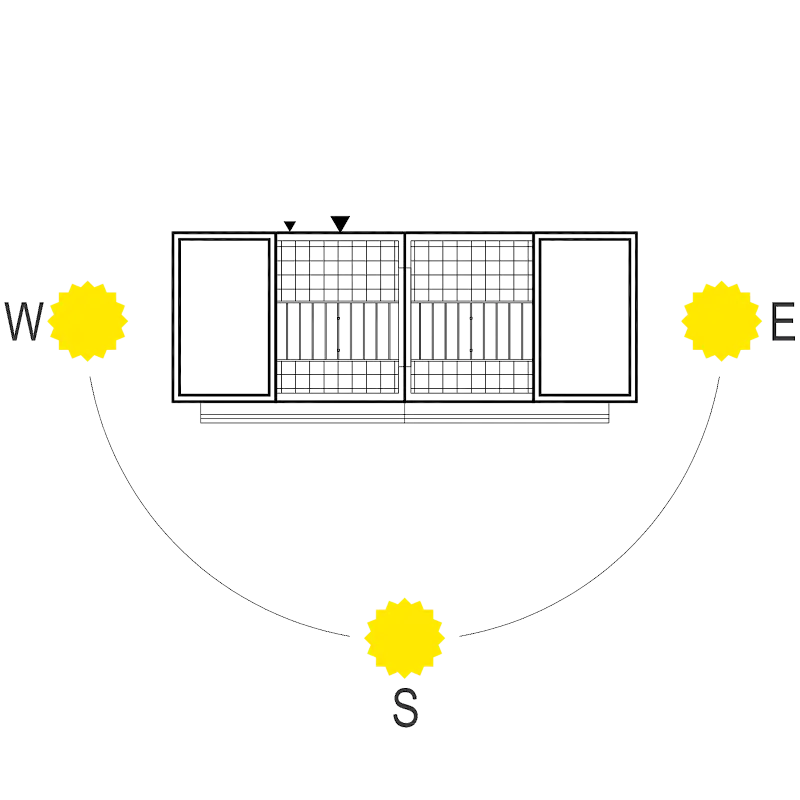

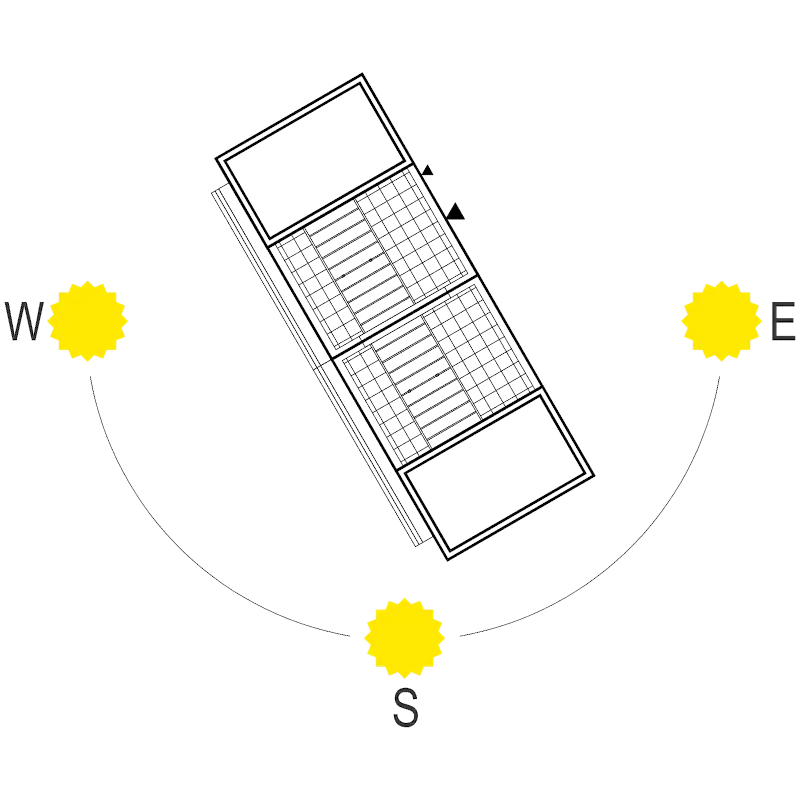

Schemat orientacji budynku część 3 Schemat orientacji budynku część 2 Schemat orientacji budynku część 1

02 Dlaczego warto wybrać projekt AR-14B max P?

Główne cechy projektu AR-14B MAX
  • dom w zabudowie bliźniaczej – oszczędność powierzchni działki dzięki przysunięciu się do granicy działki
  • projekt domu piętrowego o prostej, nowoczesnej architekturze
  • komfortowy garaż dwustanowiskowy wkomponowany w bryłę budynku
  • gotowy projekt domu z 4 sypialniami zapewniającymi prywatność całej rodzinie
  • przestronne wnętrza o powierzchni użytkowej 190 m²
  • projekt domu z zadaszonym tarasem na parterze, dostępnym bezpośrednio ze strefy dziennej
  • dodatkowy, luksusowy taras na piętrze z bezpośrednim wyjściem z sypialni głównej
  • funkcjonalny układ pomieszczeń – przemyślany układ komunikacji, duża strefa szaf oraz pomieszczenia gospodarcze.

Dlaczego warto kupić projekt u nas

  • projekty dostępne tylko na teaprojekt.pl
  • kupujesz projekt bezpośrednio u autora projektu
  • 14 dni na zwrot, 30 dni na wymianę więcej >>
  • bezpłatna zgoda na zmiany więcej >>
  • pomoc w wyborze projektu więcej >>
  • zgodność z aktualnymi warunkami technicznymi WT 2021
  • możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie

03 Informacje techniczne


Parametry techniczne gotowego projektu domu

Zestawienie parametrów projektu AR-14B max
Pokoje oprócz salonu4
Powierzchnia użytkowa w tym:171,43 m²
pow. mieszkalna138,34 m²
pow. gospodarcza33,09 m²
Powierzchnia zabudowy160,05 m²
Powierzchnia całkowita312,94 m²
Kubatura netto nad pow. użyt.449,27 m³
Kubatura brutto973,19 m³
Szerokość budynku13,45 m
Długość budynku11,90 m
Wysokość budynku6,85 m
Liczba Kondygnacji2
Kąt nachylenia połaci dachudach płaski
Powierzchnia dachu65,34 m²
Powierzchnia tarasu61,15 m²
Min. szer. działki20,45 m
Min. dł. działki19,90 m

Technologia budowy projektu AR-14B max P

Fundamenty

Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych izolowanych przeciwwilgociowo i termicznie.

Ściany nośne zewnętrzne

Konstrukcja projektu domu AR-14B MAX opiera się na ścianach zewnętrznych z bloczków silikatowych Silka E24 na zaprawie cem.-wap. marki 5 MPa, docieplonych warstwą styropianu oraz miejscowo wełną mineralną.

Strop

Nad parterem i nad piętrem strop żelbetowy. Nad piętrem przewidziano dodatkowo wykonanie izolacji termicznej z warstwami spadkowymi.

Dach

Stropodach płaski, niewentylowany, konstrukcji żelbetowej. Pokrycie stropodachu papą lub membraną EPDM na warstwie izolacji termicznej ze spadkami do wpustów odwodnieniowych.

Elewacje

Wykończenie elewacji w większości przy użyciu metody lekkiej mokrej na warstwie izolacji termicznej w postaci tynku strukturalnego na siatce. Fragmenty zaprojektowano jako wykończone panelami lamelowymi lub drewnem, mocowanymi na podkonstrukcji, alternatywnie ryflami akrylowymi klejonymi na warstwie izolacji termicznej.

Instalacje

Zgodnie z wybraną opcją wyposażenia instalacyjnego STANDARD lub EKO.


04 Dokumentacja projektowa

Zawartość projektu

Projekt architektoniczno-budowlany

3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.

Wielobranżowy projekt techniczny

3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).

Analizy i charakterystyka

Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.

Zgoda na zmiany

Szanujemy Twoje indywidualne potrzeby, dlatego do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich osobistych wytycznych.

Uprawnienia

W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych (izby architektów i inżynierów).

Opcja Standard

Opcja STANDARD

Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:

  • Projekt instalacji elektrycznych wewnętrznych
  • Projekt wewnętrznej instalacji wody ciepłej i zimnej
  • Projekt wewnętrznej instalacji kanalizacji sanitarnej
  • Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
  • Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej zaprojektowano ogrzewanie podłogowe
Opcja EKO

Opcja EKO

Opracowania instalacyjne zawarte w projekcie w opcji EKO:

  • Projekt instalacji elektrycznych wewnętrznych
  • Projekt wewnętrznej instalacji wody ciepłej i zimnej
  • Projekt wewnętrznej instalacji kanalizacji sanitarnej
  • Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
  • Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza, wyrzutnia wyprowadzona ponad płaszczyznę dachu

05 Opis projektu domu AR-14B max

Projekt domu AR-14B max P to propozycja nowoczesnego, niepodpiwniczonego domu piętrowego w zabudowie szeregowej, z płaskim dachem, o zwartej, minimalistycznej formie, inspirowanej estetyką modernizmu. Elegancka, stonowana forma kryje kompaktowy program funkcjonalny zapewniający spełnienie potrzeb mieszkalnych dla cztero lub pięcioosobowej rodziny. Bryła budynku została podzielona na część dwukondygnacyjną, obejmującą pomieszczenia mieszkalne, oraz część jednokondygnacyjną zawierającą garaż i pomieszczenia gospodarcze. Garaż został połączony z częścią mieszkalną przez wiatrołap. Przejrzysty układ komunikacyjny, z centralnie umieszczoną klatką schodową, zapewnia łatwy dostęp do wszystkich pomieszczeń, a zadaszony taras od strony ogrodu staje się naturalnym przedłużeniem przestrzeni dziennych. W przedpokoju zaplanowano zespół obszernych szaf wzdłuż ciągu komunikacyjnego, oraz przejście do jednej z łazienek. Pomieszczenie gospodarcze z pompą ciepła dostępne jest z garażu. Parter budynku zajęty jest przez otwartą część dzienną składającą się z częściowo otwartej kuchni, z częścią „spiżarniową”, zasłoniętą ścianą, jadalni i salonu. Przeszklenie w jadalni pozwoli na dodatkowy taras w poblizu kuchni, jeśli pojawi się taka potrzeba. Na piętrze zlokalizowano sypialnię główną z garderobą i osobną łazienką oraz 3 pokoje i dodatkową łazienkę. Nad częścią parterową zaprojektowano obszerny, dodatkowy taras, dostępny z pomieszczeń na piętrze. Przestrzeń tarasu można zaaranżować przy pomocy zieleni ozdobnej i mebli tarasowych lub pergoli, tworząc doskonałą przestrzeń do relaksu. Projekt AR-14B max został stworzony z myślą o wygodzie i funkcjonalności i doskonale sprawdzi się na działkach z wjazdem od strony północnej, północno-zachodniej lub północno-wschodniej. To udane połączenie nowoczesnego designu z praktycznymi rozwiązaniami, które zapewnią wygodę i komfort mieszkańcom.

06 Opracowania dodatkowe

Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Ponadto, do każdej z opcji można zamówić opracowania dodatkowe, zawierające inne typy instalacji, tak aby każdy mógł dostosować projekt do własnych potrzeb. Wyboru opcji podstawowych można dokonać obok przycisku zamówienia. Opracowania dodatkowe można zamówić wybierając je w poniższej tabeli. Zakupu opracowania dodatkowego można dokonać razem z projektem domu lub niezależnie od zakupu projektu domu.

Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów

dostępność: 2 tyg. cena: 900 Pln

więcej >>

Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)

dostępność: 3 tyg. cena: 900 Pln

więcej >>

Projekt ogrzewania podłogowego w całym budynku

dostępność: 2 tyg. cena: 450 Pln

więcej >>
+

Projekt ogrzewania podłogowego z powietrzną pompą ciepła

dostępność: 3 tyg. cena: 600 Pln

więcej >>
+

Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)

dostępność: 2 tyg. cena: 600 Pln

więcej >>

Projekt instalacji solarnych kolektorów dachowych

dostępność: 2 tyg. cena: 400 Pln

więcej >>
