AR-15 L DOM PIĘTROWY
projekt domu piętrowego z garażem i tarasem na piętrze
- pokoje oprócz salonu: 4
- miejsca garażowe: 1
- Powierzchnia użytkowa:
- Powierzchnia dodatkowa (garaż):
- Min. wymiary działki: 21,85 x 25,45 m
Dostępność 4-6 tygodni
4800 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu4
- Łazienki + WC3
- Dach dwuspadowy30°
- Wysokość budynku
- Garaż wbudowany25,24 m²1 stanowisko

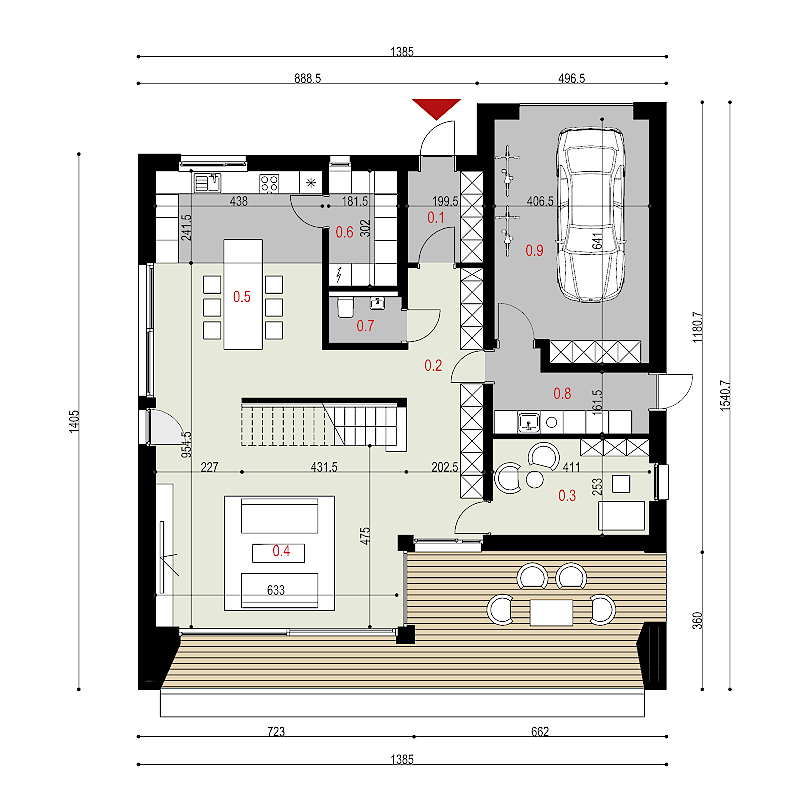

01Rzuty projektu domu AR-15 L
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 5,12 m² |
| 2 | Przedpokój | 20,09 m² |
| 3 | Gabinet / pokój gościnny | 10,13 m² |
| 4 | Salon | 34,40 m² |
| 5 | Kuchnia, jadalnia | 26,28 m² |
| 6 | Spiżarnia, kotłownia | 5,49 m² |
| 7 | WC | 2,40 m² |
| 8 | Pralnia, pom. gosp. | 7,24 m² |
| 9 | Garaż (poza powierzchnią użytkową) | 25,24 m² |
| Razem parter | 136,39 m² | |
* nie wlicza się do powierzchni użytkowej
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

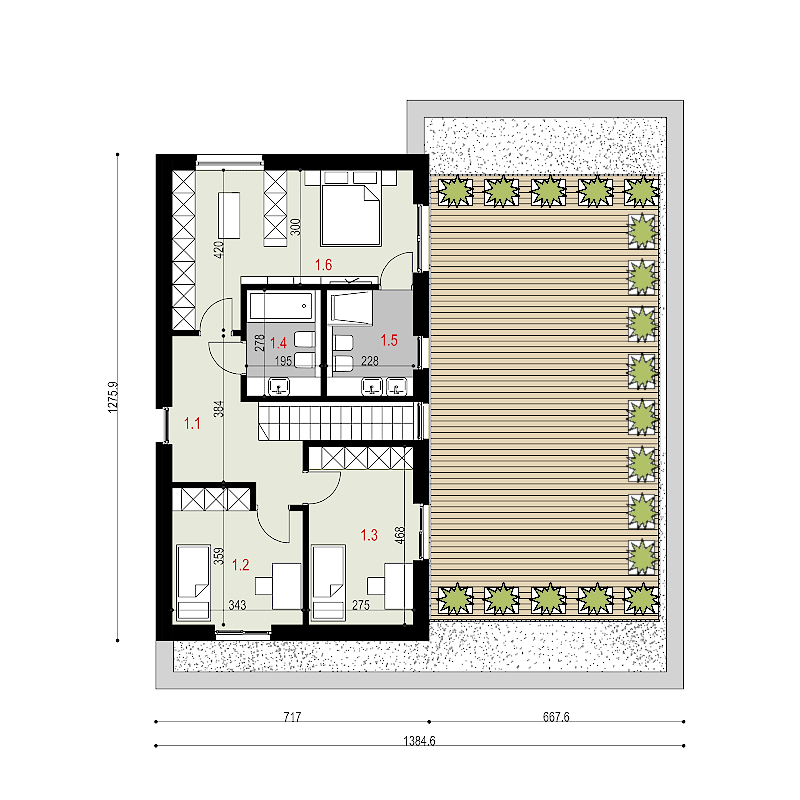

| Zestawienie | Piętro | |
|---|---|---|
| 10 | Komunikacja | 13,84 m² |
| 11 | Pokój 1 | 11,69 m² |
| 12 | Pokój 2 | 13,15 m² |
| 13 | Łazienka 1 | 5,44 m² |
| 14 | Łazienka 2 | 6,26 m² |
| 15 | Sypialnia główna | 21,12 m² |
| Razem piętro | 71,50 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.
Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-15 L wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
Zalecany zakres orientacji domu AR-15 L względem kierunków geograficznych
02Główne cechy projektu domu AR-15 L
- nowoczesny projekt domu piętrowego o współczesnej formie – dwukondygnacyjna część mieszkalna z dachem dwuspadowym 30° i parterowa część z gabinetem, garażem i pomieszczeniami gospodarczymi
- projekt domu o powierzchni użytkowej 182,65 m2, niepodpiwniczony
- garaż jednostanowiskowy 25,24 m2 połączony z domem przez pralnię z dodatkowym wyjściem na zewnątrz
- gotowy projekt domu z 4 pokojami oprócz salonu – 3 sypialnie na piętrze i gabinet lub pokój gościnny na parterze
- projekt domu z tarasem na piętrze nad częścią parterową, dostępnym z głównej sypialni, oraz zadaszonym tarasem na parterze od strony ogrodu
- cyrkulacyjny układ komunikacji z centralną klatką schodową
- dużo pomieszczeń gospodarczych – spiżarnia z kotłownią, pralnia, szafy wzdłuż przedpokoju
- kuchnia z jadalnią oddzielona od salonu ścianą działową, którą można usunąć
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-15 L
Parametry techniczne projektu domu AR-15 L
| Pokoje oprócz salonu | 4 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 169,92 m² |
| pow. gospodarcza | 12,73 m² |
| Powierzchnia dodatkowa (garaż wbudowany, 1 stan.) | |
| Taras zadaszony | 29,10 m² |
| Taras na piętrze | 88,17 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 561,30 m³ |
| Kubatura brutto | 1151,72 m³ |
| Szerokość budynku | 13,85 m |
| Długość budynku | 15,41 m |
| Wysokość budynku | |
| Liczba kondygnacji | 2 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 30° |
| Powierzchnia dachu | 106,00 m² |
| Min. szerokość działki | 21,85 m |
| Min. długość działki | 25,45 m |
Technologia budowy projektu domu AR-15 L
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne parteru z bloczków silikatowych Silka E24 na zaprawie cementowo-wapiennej marki 5 MPa, docieplone styropianem; na piętrze z bloczków Ytong Forte 24.
Strop
Nad parterem strop żelbetowy. Nad częścią parterową stropodach płaski żelbetowy, kryty papą lub membraną EPDM, częściowo wykończony warstwami tarasowymi.
Dach
Nad piętrem dach dwuspadowy o nachyleniu 30° na prefabrykowanych wiązarach drewnianych, do których mocowany jest sufit.

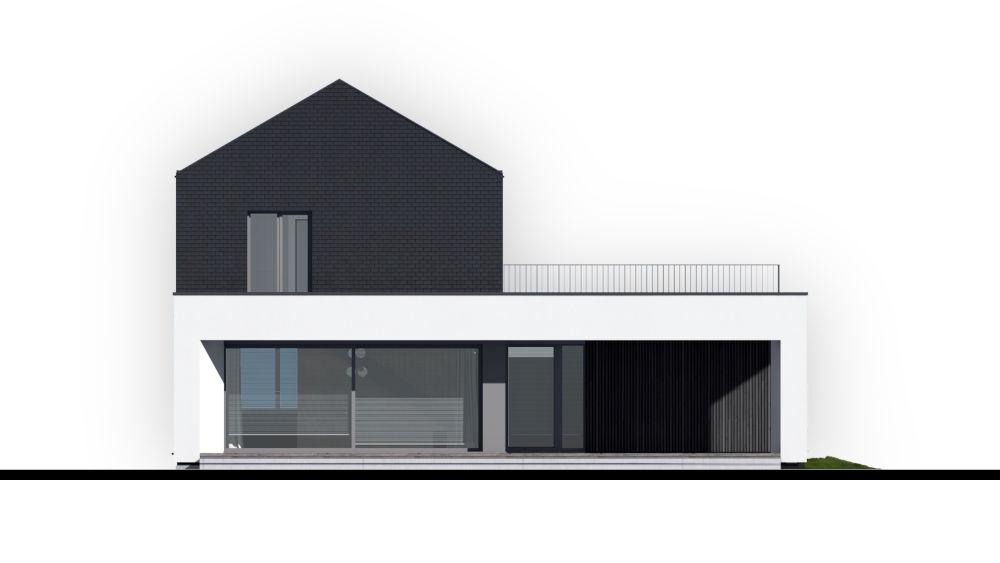

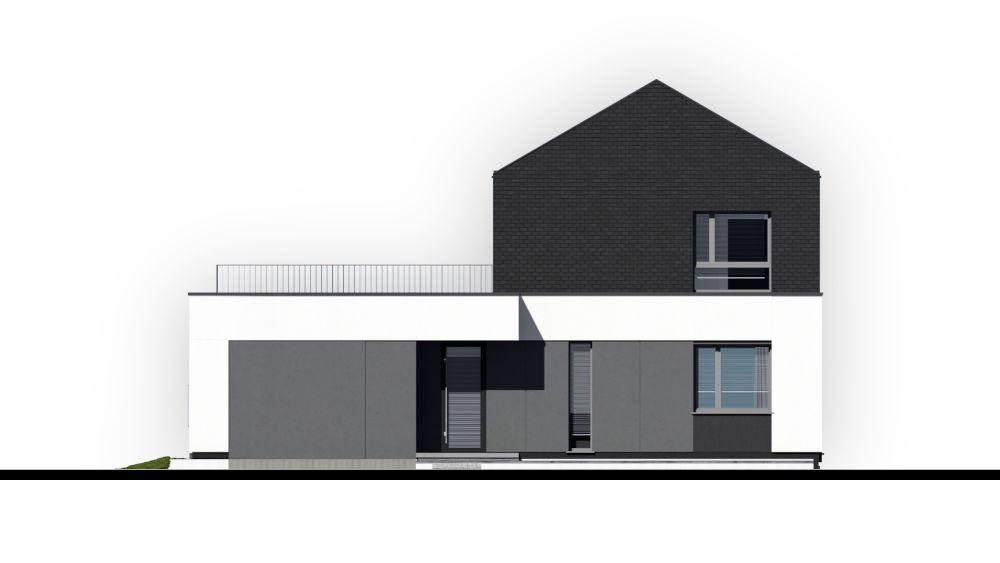

Elewacje
Wykończenie elewacji w większości metodą lekką mokrą – tynk strukturalny na siatce, na warstwie izolacji termicznej. Fragmenty z licówki klinkierowej klejonej na izolacji, podcień tarasu wykończony listewkami drewnianymi na podkonstrukcji.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-15 L
Projekt domu AR-15 L to dom zaprojektowany we współczesnej formie – przestronny, wygodny i efektowny. To dom piętrowy z garażem jednostanowiskowym o powierzchni użytkowej 182,65 m2. Minimalne wymiary działki to 21,85 x 25,45 m.
Dwie części bryły
Bryła budynku została funkcjonalnie podzielona na dwie części: dwukondygnacyjną, zawierającą pomieszczenia mieszkalne, oraz jednokondygnacyjną, obejmującą gabinet, garaż i pomieszczenia gospodarcze. Wizualnie parter jest wyraźnie odseparowany od piętra dzięki różnym materiałom wykończenia elewacji. Nad częścią parterową zaplanowano obszerny taras, dostępny z pomieszczeń na piętrze.
Parter z centralną klatką schodową
Garaż połączono z częścią mieszkalną przez pralnię z dodatkowym wyjściem na zewnątrz. Centralnie zlokalizowana klatka schodowa zapewnia wygodny dostęp do wszystkich pomieszczeń oraz do zadaszonego tarasu od strony ogrodu. W przedpokoju zaprojektowano zespół obszernych szaf wzdłuż ciągu komunikacyjnego. Kuchnię z jadalnią (26,28 m2) częściowo oddzielono od salonu (34,40 m2) nienośną ścianą działową – można ją usunąć lub zastąpić ażurową, łącząc obie przestrzenie w jedną całość.
Piętro z tarasem
Na piętrze znajdują się trzy sypialnie, w tym sypialnia główna (21,12 m2) z wyjściem na taras, oraz dwie łazienki. Gabinet na parterze może pełnić funkcję pokoju gościnnego.
Układ funkcjonalny projektu domu AR-15 najlepiej sprawdzi się na działce z wjazdem od strony północnej, północno-zachodniej lub północno-wschodniej – więcej w poradniku orientacja działki a wybór projektu domu.
05Dokumentacja projektu domu AR-15 L
Co zawiera projekt domu AR-15 L
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do pakietu EKO.
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w opcji EKO. Do projektu można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji EKOProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji EKO
07Najczęstsze pytania o projekt domu AR-15 L
Jaka działka jest potrzebna pod projekt domu AR-15 L?
Minimalne wymiary działki dla projektu domu AR-15 L to 21,85 x 25,45 m. Budynek ma wymiary 13,85 x 15,41 m i powierzchnię zabudowy 201,18 m2.
Ile pokoi i łazienek ma projekt domu AR-15 L?
Oprócz salonu dom ma 4 pokoje – 3 sypialnie na piętrze i gabinet lub pokój gościnny na parterze – oraz 2 łazienki na piętrze i WC na parterze.
Czy projekt domu AR-15 ma taras na piętrze?
Tak. Nad parterową częścią budynku zaprojektowano obszerny taras dostępny z głównej sypialni. Na parterze jest dodatkowo zadaszony taras od strony ogrodu.
W jakiej opcji instalacyjnej dostępny jest projekt domu AR-15 L?
Projekt domu AR-15 jest dostępny w opcji EKO – z powietrzną pompą ciepła, ogrzewaniem podłogowym i wentylacją mechaniczną z rekuperacją.
Z której strony powinien być wjazd na działkę dla projektu domu AR-15 L?
Projekt najlepiej sprawdzi się na działce z wjazdem od strony północnej, północno-zachodniej lub północno-wschodniej. Wariant P jest odbiciem lustrzanym z garażem po przeciwnej stronie.
Czy mogę wprowadzić zmiany w projekcie domu AR-15 L?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. usunąć ścianę między kuchnią a salonem, zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-15 L, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
