AR-2 P DOM PARTEROWY
projekt domu parterowego z garażem dwustanowiskowym i zadaszonym tarasem – 3 sypialnie
- pokoje oprócz salonu: 3
- miejsca garażowe: 2
- Powierzchnia użytkowa:
- Powierzchnia dodatkowa (garaż):
- Min. wymiary działki: 20,65 x 26,34 m
Dostępność od ręki
Zakres cen: od 3500 zł do 4300 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu3
- Łazienki + WC2
- Dach dwuspadowy20°/30°
- Wysokość budynku
- Garaż wbudowany32,60 m²2 stanowiska

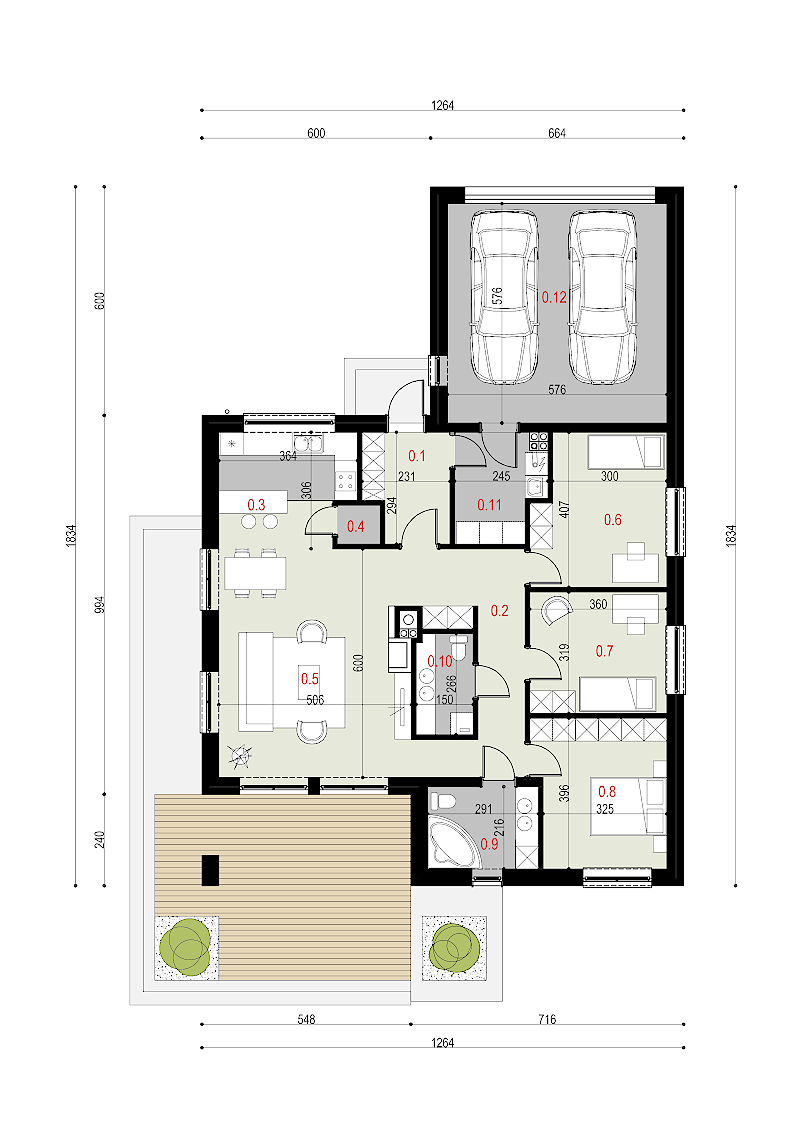

01Rzuty projektu domu AR-2 P
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 6,10 m² |
| 2 | Przedpokój | 13,69 m² |
| 3 | Kuchnia | 10,31 m² |
| 4 | Spiżarnia | 1,15 m² |
| 5 | Salon, jadalnia | 29,27 m² |
| 6 | Pokój 1 | 13,54 m² |
| 7 | Pokój 2 | 11,49 m² |
| 8 | Pokój 3 | 13,41 m² |
| 9 | Łazienka | 6,29 m² |
| 10 | WC, pralnia | 3,95 m² |
| 11 | Pom. gosp. | 6,48 m² |
| 12 | Garaż (poza powierzchnią użytkową) | 32,60 m² |
| Razem parter | 148,28 m² | |
* nie wlicza się do powierzchni użytkowej
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.
Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-2 P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
Zalecany zakres orientacji domu AR-2 P względem kierunków geograficznych
02Główne cechy projektu domu AR-2 P
- projekt domu parterowego o klasycznej stylistyce z nowoczesnymi detalami – dach dwuspadowy 20°, nad garażem 30°
- projekt domu o powierzchni użytkowej 115,68 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,65 x 26,34 m
- projekt domu z garażem dwustanowiskowym 32,60 m2 wbudowanym w bryłę, połączonym z domem przez pomieszczenie gospodarcze
- gotowy projekt domu z 3 sypialniami, łazienką i WC z pralnią – dla czteroosobowej rodziny
- otwarta strefa dzienna – salon z jadalnią i kuchnia ze spiżarnią
- cyrkulacyjny układ komunikacji z wyraźnym podziałem na strefę dzienną i nocną
- projekt domu z tarasem zadaszonym od ogrodu, dostępnym z salonu i jadalni
- prosta bryła, dach na wiązarach drewnianych bez stropu żelbetowego, połać dobra do montażu paneli fotowoltaicznych
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-2 P
Parametry techniczne projektu domu AR-2 P
| Pokoje oprócz salonu | 3 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 104,10 m² |
| pow. gospodarcza | 11,58 m² |
| Powierzchnia dodatkowa (garaż wbudowany, 2 stan.) | |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 417,25 m³ |
| Kubatura brutto | 937,26 m³ |
| Szerokość budynku | 12,64 m |
| Długość budynku | 18,34 m |
| Wysokość budynku | |
| Liczba kondygnacji | 1 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 20°/30° |
| Powierzchnia dachu | 241,00 m² |
| Min. szerokość działki | 20,65 m |
| Min. długość działki | 26,34 m |
Technologia budowy projektu domu AR-2 P
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków silikatowych Silka E24 o grubości 24 cm na zaprawie cementowo-wapiennej marki 5 MPa, docieplone 16 cm warstwą styropianu (λ = 0,033).
Strop
Brak stropu żelbetowego – sufit nad parterem mocowany bezpośrednio do pasa dolnego prefabrykowanych wiązarów dachowych.
Dach
Dach dwuspadowy o nachyleniu 20°, nad garażem 30°, na prefabrykowanych drewnianych wiązarach dachowych (Mitek). Układ konstrukcyjny pozwala zrezygnować z wewnętrznych ścian nośnych. Pokrycie dachówką cementową.

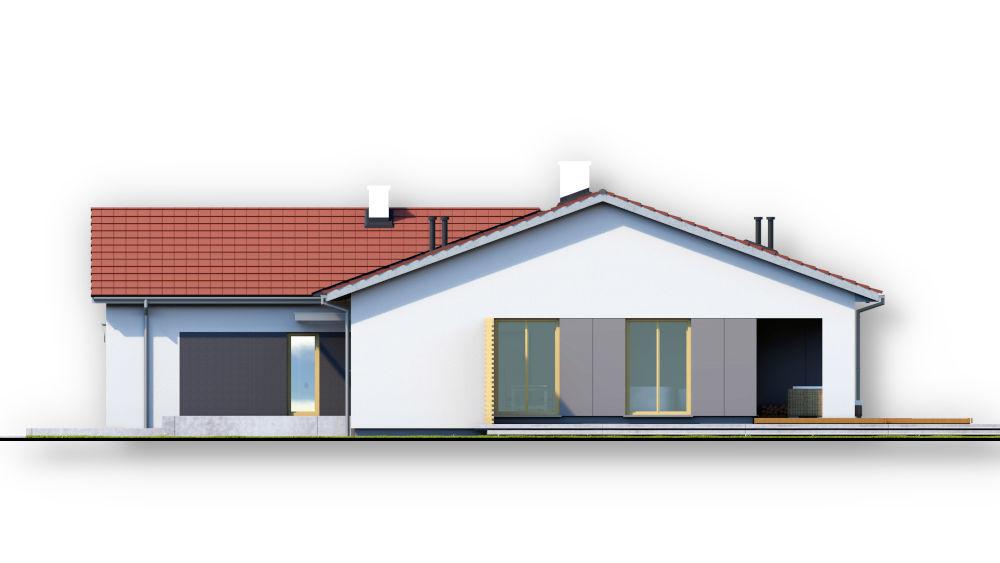

Elewacje
Wykończenie elewacji metodą lekką mokrą – tynk strukturalny na siatce, miejscowo tynk ozdobny z boniowaniem pionowym. Niewielkie fragmenty z listew drewnianych lub kompozytowych na podkonstrukcji albo z elementów imitujących drewno klejonych do warstwy ocieplenia.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-2 P
Projekt domu AR-2 P to niewielki dom parterowy z wbudowanym garażem dwustanowiskowym, zaprojektowany z myślą o czteroosobowej rodzinie. Prosta, elegancka bryła łączy klasykę z nowoczesnością. Powierzchnia użytkowa wynosi 115,68 m2, a minimalne wymiary działki to 20,65 x 26,34 m.
Wygodna komunikacja i otwarta strefa dzienna
Układ komunikacji pozwala swobodnie przechodzić między pomieszczeniami i strefami domu. Kuchnia, jadalnia i salon tworzą obszerną strefę dzienną. W razie potrzeby kuchnię można wydzielić, np. szklaną ścianką. Przy kuchni zaprojektowano spiżarnię.
Trzy sypialnie z miejscem na szafy
W projekcie domu AR-2 P trzy sypialnie zaprojektowano tak, aby zmieściły się w nich obszerne szafy. Strefę nocną uzupełniają łazienka oraz WC z pralnią.
Garaż i zadaszony taras
Garaż dwustanowiskowy połączono z częścią mieszkalną przez pomieszczenie gospodarcze, które może pełnić również funkcję pralni lub spiżarni. Zadaszony taras od strony ogrodu pozwala korzystać z otoczenia także przy niesprzyjającej pogodzie.
Konstrukcja dachu w projekcie domu AR-2 oparta na prefabrykowanych wiązarach drewnianych upraszcza budowę i ogranicza jej koszty. Więcej o tym rozwiązaniu w artykule wiązary czy strop w domu parterowym.
05Dokumentacja projektu domu AR-2 P
Co zawiera projekt domu AR-2 P
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-2 P
Jaka działka jest potrzebna pod projekt domu AR-2 P?
Minimalne wymiary działki dla projektu domu AR-2 P to 20,65 x 26,34 m. Budynek ma wymiary 12,64 x 18,34 m i powierzchnię zabudowy 193,35 m2.
Ile sypialni i łazienek ma projekt domu AR-2 P?
Dom ma 3 pokoje (sypialnie), łazienkę oraz WC z pralnią. Strefa dzienna to salon z jadalnią i kuchnia ze spiżarnią.
Czy projekt domu AR-2 P ma garaż?
Tak. Garaż dwustanowiskowy o powierzchni 32,60 m2 jest wbudowany w bryłę domu i połączony z częścią mieszkalną przez pomieszczenie gospodarcze. Garaż nie wlicza się do powierzchni użytkowej.
Dlaczego projekt domu AR-2 nie ma stropu żelbetowego?
Sufit jest mocowany do pasa dolnego prefabrykowanych wiązarów drewnianych, a nad nim leży warstwa izolacji. Takie rozwiązanie jest tańsze i szybsze w budowie niż strop żelbetowy i pozwala zrezygnować z wewnętrznych ścian nośnych.
Czym różni się opcja EKO od STANDARD w projekcie domu AR-2 P?
W projekcie domu AR-2 P opcja EKO obejmuje powietrzną pompę ciepła, ogrzewanie podłogowe w całym budynku i wentylację mechaniczną z rekuperacją. Opcja STANDARD to kocioł gazowy, grzejniki płytowe z ogrzewaniem podłogowym w części dziennej i wentylacja grawitacyjna. Układ pomieszczeń i konstrukcja budynku są w obu opcjach takie same – różnią się tylko projekty instalacji.
Czy mogę wprowadzić zmiany w projekcie domu AR-2 P?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-2 P, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
