projekt domu piętrowego z garażem
Zakres cen: od 3900 zł do 4700 zł
01
projekt domu AR-21 P Rzuty

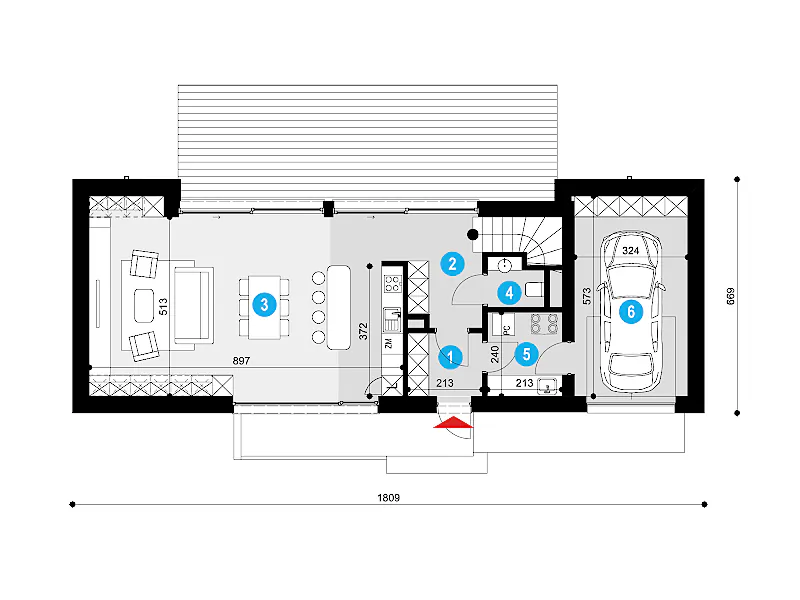

Rzut parteru i zestawienie pomieszczeń projektu AR-21 P
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 3,83 m² |
| 2 | Przedpokój | 10,13 m² |
| 3 | Salon + kuchnia | 46,45 m² |
| 4 | Wc | 2,08 m² |
| 5 | Pom. gosp. kotłownia | 5,11 m² |
| 6 | Garaż | 18,58 m² |
| Razem parter | 122,35 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

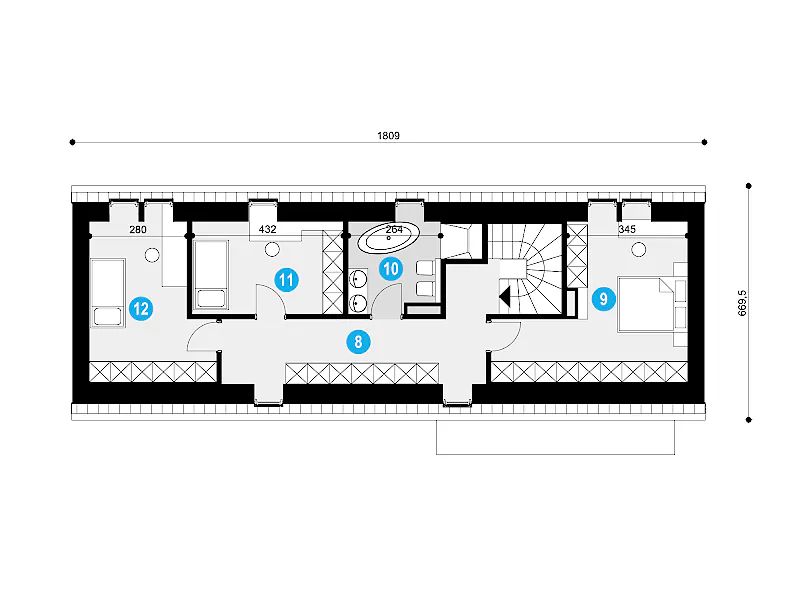

Rzut piętra i zestawienie pomieszczeń projektu AR-21 P
| Zestawienie | Piętro | |
|---|---|---|
| 2.1 | Przedpokój | 16,93 m² |
| 2.2 | Sypialnia 1 | 17,24 m² |
| 2.3 | Łazienka główna | 6,71 m² |
| 2.4 | Sypialnia 2 | 10,07 m² |
| 2.5 | Sypialnia 3 | 12,57 m² |
| Razem piętro | 64,94 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

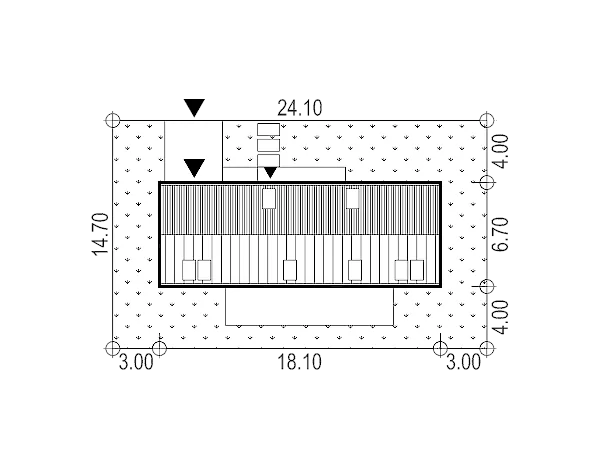

Minimalne wymiary działki
Zastanawiasz się, czy projekt AR-21 P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.

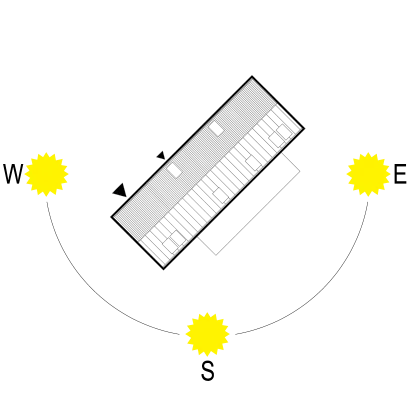

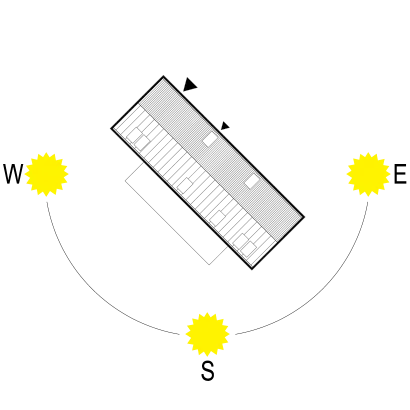

Usytuowanie budynku
02
Dlaczego warto wybrać projekt AR-21 P?
Główne cechy projektu AR-21 P
- dom piętrowy o powierzchni mieszkalnej ok 120 m2
- projekt domu piętrowego o prostej, nowoczesnej architekturze
- projekt domu z garażem jednostanowiskowym w bryle budynku
- gotowy projekt domu z 3 sypialniami na piętrze zapewniającymi prywatność
- otwarta przestrzeń dzienna z dużymi przeszkleniami
- dom o prostej bryle – ogranieczenie kosztów budowy i łatwość wykonania
- pomieszczenie gospodarcze łączące garaż z częścią mieszkalną
- funkcjonalny układ pomieszczeń – przemyślany układ komunikacji, duża ilość miejsca na szafy
- układ połaci dachowych ułatwiający zastosowanie paneli fotowoltaicznych.
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę więcej >>
- bezpłatna zgoda na zmiany więcej >>
- pomoc w wyborze projektu więcej >>
- zgodność z aktualnymi warunkami technicznymi WT 2021
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03 Informacje techniczne
Parametry techniczne gotowego projektu domu
| Zestawienie parametrów projektu AR-21 | |
|---|---|
| Pokoje oprócz salonu | 3 |
| Powierzchnia użytkowa w tym: | 149,70 m² |
| pow. mieszkalna | 126,01 m² |
| pow. gospodarcza | 23,69 m² |
| Powierzchnia zabudowy | 121,02 m² |
| Powierzchnia całkowita | 242,04 m² |
| Kubatura netto nad pow. użyt. | 394,90 m³ |
| Kubatura brutto | 737,75 m³ |
| Szerokość budynku | 18,09 m |
| Długość budynku | 6,69 m |
| Wysokość budynku | 7,70 m |
| Liczba Kondygnacji | 2 |
| Kąt nachylenia połaci dachu | 45 |
| Powierzchnia dachu | 162,90 m² |
| Min. szer. działki | 24,10 m |
| Min. dł. działki | 14,70 m |
Technologia budowy projektu AR-21 P
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych izolowanych przeciwwilgociowo i termicznie.
Ściany nośne zewnętrzne
Konstrukcja projektu domu AR-21 P opiera się na ścianach zewnętrznych z bloczków silikatowych Silka E24 na zaprawie cem.-wap. marki 5 MPa, docieplonych warstwą styropianu oraz miejscowo wełną mineralną.
Strop
Nad parterem strop żelbetowy.
Dach
Dach konstrukcji drewnianej, dwuspadowy, o kącie nachylenia połaci 45 stopni. Pokrycie dachu blachą na rąbek stojący lub panelową.

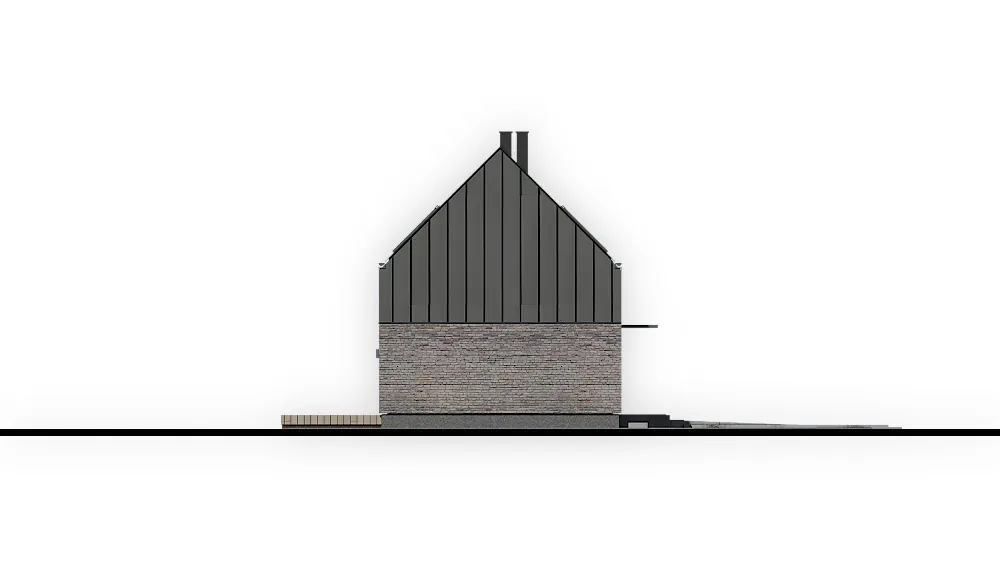

Elewacje
Wykończenie elewacji w większości przy użyciu metody lekkiej mokrej na warstwie izolacji termicznej w postaci okładziny z płytek licowych klinkierowych klejonych. Fragmenty zaprojektowano jako wykończone panelami lamelowymi lub drewnem, mocowanymi na podkonstrukcji, alternatywnie ryflami akrylowymi klejonymi na warstwie izolacji termicznej. Ściany poddasza wykończone blachą na rąbek stojący lub blachą panelową – dopasowane do wykończenia dachu.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego STANDARD lub EKO.
04 Dokumentacja projektowa
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Szanujemy Twoje indywidualne potrzeby, dlatego do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich osobistych wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych (izby architektów i inżynierów).
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza, wyrzutnia wyprowadzona ponad płaszczyznę dachu
05
Opis projektu domu AR-21 P
Salon pełen światła i harmonii z naturą

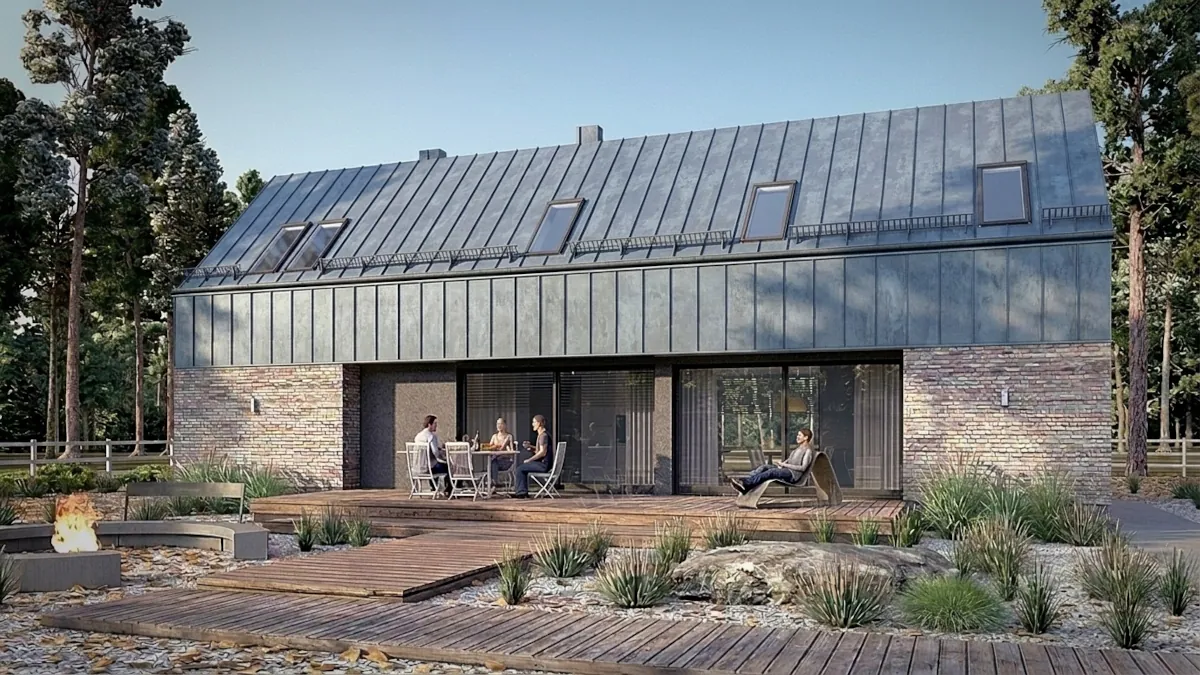

Sercem domu jest efektowna, otwarta strefa dzienna. Dzięki wielkogabarytowym, obustronnym przeszkleniom wnętrze tonie w naturalnym świetle o każdej porze dnia. Panoramiczne okna zacierają granicę między salonem a ogrodem, optycznie powiększając przestrzeń i zapraszając przyrodę do środka. W projekcie przewidziano nowoczesną, otwartą kuchnię, której układ daje pełną swobodę aranżacji – bez trudu wydzielisz ją za pomocą stylowej ścianki mobilnej lub stałej.
Funkcjonalność dopracowana w detalach
Komfort codziennego życia gwarantuje przemyślany układ komunikacyjny. Jednostanowiskowy garaż został wygodnie połączony z częścią mieszkalną poprzez praktyczną strefę gospodarczą i wiatrołap. Z wejścia przechodzimy do przestronnego, jasnego przedpokoju z widokiem na ogród. Zaprojektowano tu pojemny system szaf wnękowych oraz dyskretną toaletę. Reprezentacyjny korytarz prowadzi wprost do strefy wypoczynkowej oraz na komfortowe poddasze, gdzie kryje się prywatna, przytulna strefa sypialniana. Dom najlepiej sprawdzi się dla trzyosobowej lub czteroosobowej rodziny.
Design, który wyróżnia się w okolicy

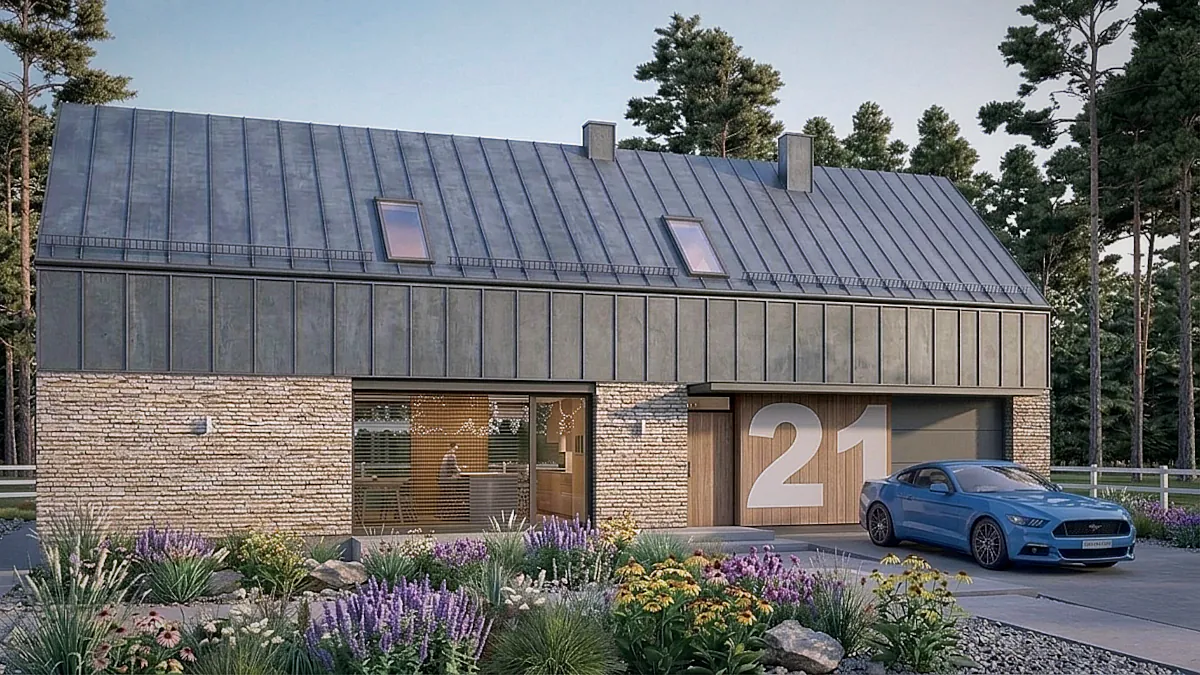

Elewacja budynku cechuje się oryginalnym, dwustrefowym wykończeniem. Parter zyskał elegancki charakter dzięki okładzinie ceglanej w modnym, szaro-beżowym odcieniu. Z kolei poddasze oraz dach pokryto minimalistyczną blachą, co nadaje całości luksusowy, skandynawski sznyt.
Idealne dopasowanie do Twojej działki
Projekt AR-21 został zaprojektowany tak, aby optymalnie wykorzystać potencjał działek z wjazdem od strony północnej, północno-zachodniej oraz północno-wschodniej, gwarantując idealne nasłonecznienie strefy ogrodowej.
06
Opracowania dodatkowe
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dostępność: 2 tyg. cena: 900 Pln
więcej >>Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dostępność: 3 tyg. cena: 900 Pln
więcej >>Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dostępność: 2 tyg. cena: 600 Pln
więcej >>WIĘCEJ INFORMACJI
Jeśli potrzebujesz konsultacji lub uzyskania większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu AR-14, prosimy o wysłanie wiadomości przy pomocy poniższego formularza kontaktowego lub kontakt telefoniczny pod nr 608295548.
