AR-3 P DOM PARTEROWY
projekt małego domu parterowego bez garażu z dachem dwuspadowym – 3 sypialnie
- pokoje oprócz salonu: 3
- Powierzchnia użytkowa:
- Min. wymiary działki: 20,34 x 19,44 m
Dostępność 4-6 tygodni
Zakres cen: od 3500 zł do 4300 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu3
- Łazienki + WC2
- Dach dwuspadowy30°
- Wysokość budynku
- Pow. gospodarcza5,90 m²

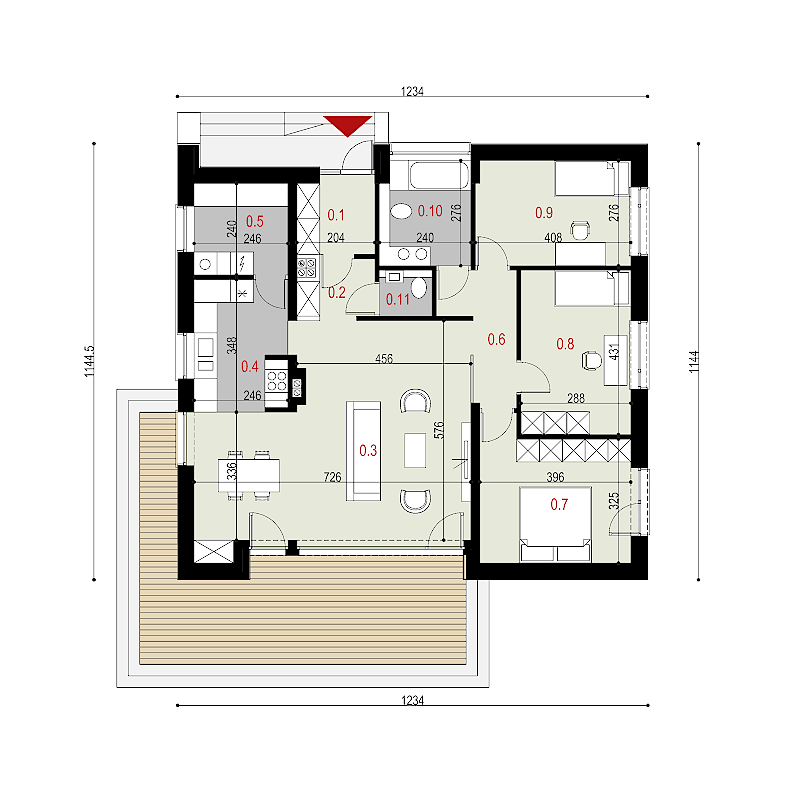

01Rzuty projektu domu AR-3 P
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 3,80 m² |
| 2 | Przedpokój 1 | 3,20 m² |
| 3 | Salon | 27,00 m² |
| 4 | Kuchnia, jadalnia | 17,20 m² |
| 5 | Pom. gosp., pralnia | 5,90 m² |
| 6 | Przedpokój 2 | 5,40 m² |
| 7 | Pokój 1 | 13,50 m² |
| 8 | Pokój 2 | 12,40 m² |
| 9 | Pokój 3 | 11,20 m² |
| 10 | Łazienka | 6,50 m² |
| 11 | WC | 1,70 m² |
| Razem parter | 107,80 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.
Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-3 P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
Zalecany zakres orientacji domu AR-3 P względem kierunków geograficznych
02Główne cechy projektu domu AR-3 P
- projekt małego domu parterowego o prostej, nowoczesnej bryle z dachem dwuspadowym 30°
- projekt domu o powierzchni użytkowej 107,80 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,34 x 19,44 m
- projekt domu bez garażu – zwarta bryła 12,34 x 11,44 m
- gotowy projekt domu z 3 sypialniami, łazienką w strefie prywatnej i WC przy wejściu
- półotwarta strefa dzienna – kuchnia, jadalnia i salon tworzą jedną przestrzeń
- kompaktowy układ funkcjonalny z wyraźnym podziałem na strefę dzienną i nocną
- dach na wiązarach drewnianych bez stropu żelbetowego i bez wewnętrznych ścian nośnych
- projekt domu z tarasem od strony ogrodu, połać dachu odpowiednia do montażu paneli fotowoltaicznych
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-3 P
Parametry techniczne projektu domu AR-3 P
| Pokoje oprócz salonu | 3 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 101,90 m² |
| pow. gospodarcza | 5,90 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 297,50 m³ |
| Kubatura brutto | 678,80 m³ |
| Szerokość budynku | 12,34 m |
| Długość budynku | 11,44 m |
| Wysokość budynku | |
| Liczba kondygnacji | 1 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 30° |
| Powierzchnia dachu | 159,00 m² |
| Min. szerokość działki | 20,34 m |
| Min. długość działki | 19,44 m |
Technologia budowy projektu domu AR-3 P
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków silikatowych Silka E24 o grubości 24 cm na zaprawie cementowo-wapiennej marki 5 MPa, docieplone 16 cm warstwą styropianu (λ = 0,033).
Strop
Brak stropu żelbetowego – sufit nad parterem mocowany bezpośrednio do pasa dolnego prefabrykowanych wiązarów dachowych.
Dach
Dach dwuspadowy o nachyleniu 30° na prefabrykowanych drewnianych wiązarach dachowych (Mitek). Układ konstrukcyjny pozwala zrezygnować z wewnętrznych ścian nośnych. Pokrycie dachówką cementową.

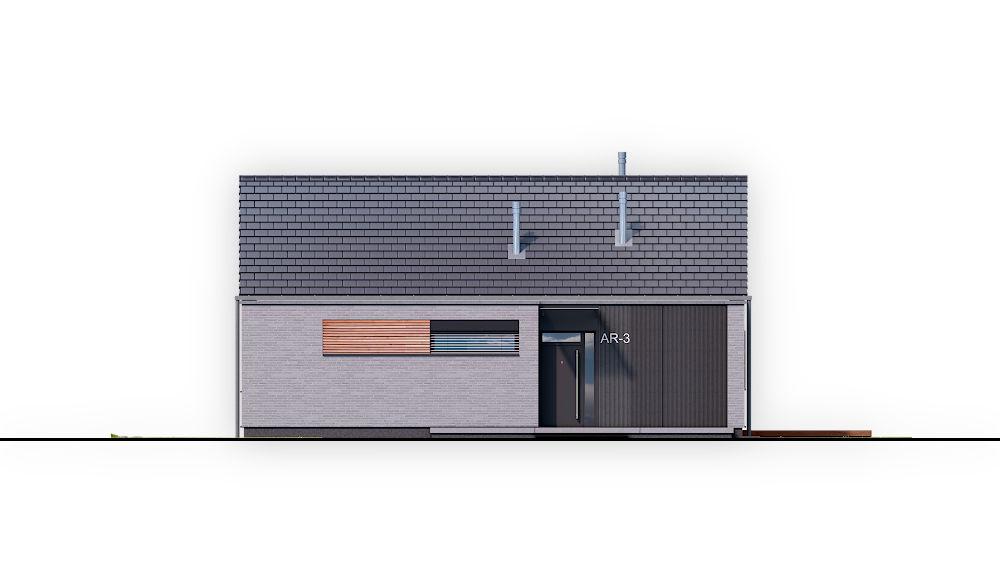

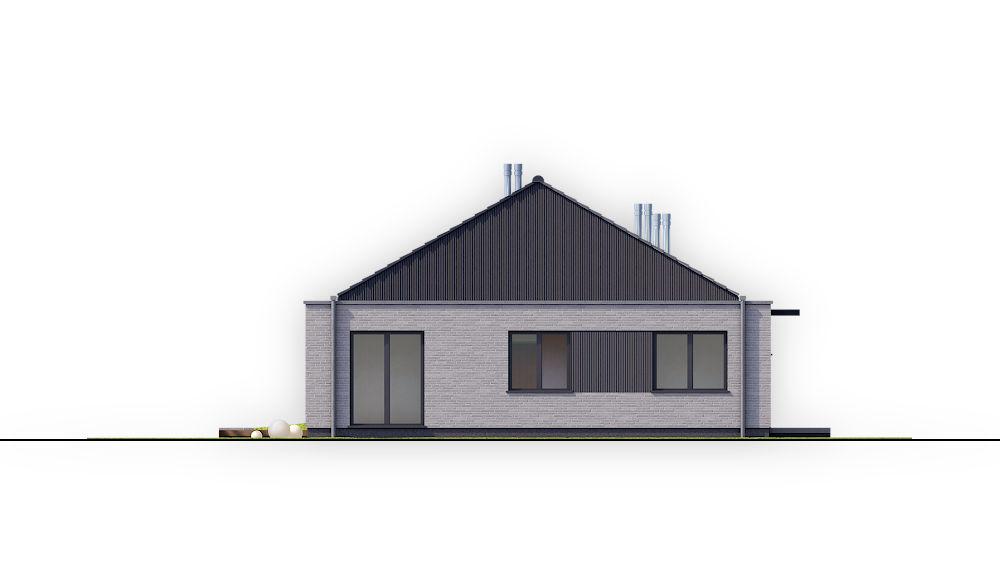

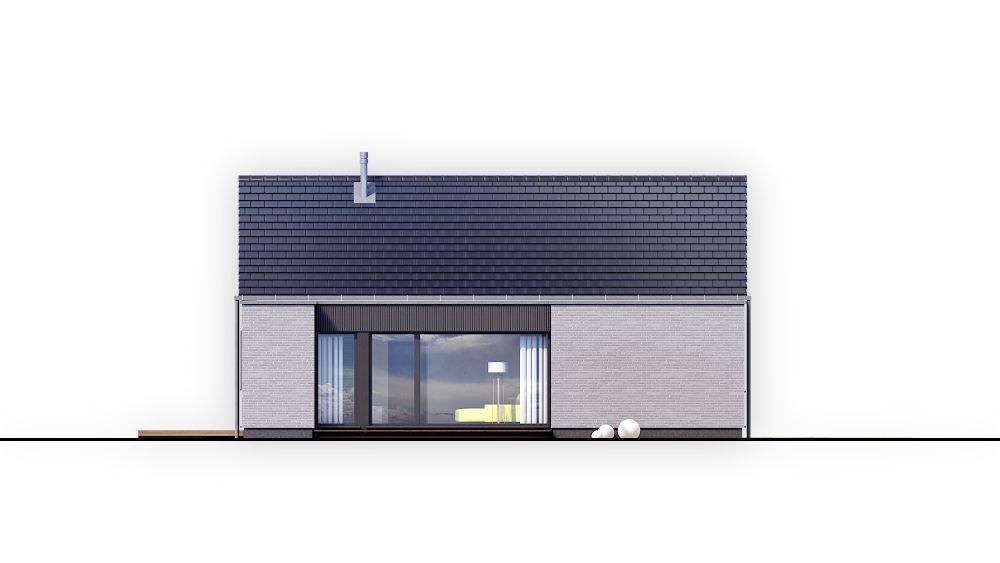

Elewacje
Elewacje w większości wykończone płytkami klinkierowymi klejonymi na warstwie izolacji termicznej, miejscowo tynkiem strukturalnym na siatce z boniowaniem pionowym. Niewielkie fragmenty z listew drewnianych lub kompozytowych na podkonstrukcji albo z elementów imitujących drewno klejonych do warstwy ocieplenia.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-3 P
Projekt domu AR-3 P to zwarty dom parterowy z dachem dwuspadowym o prostej, nowoczesnej formie. Charakter bryły budują zdecydowane podziały elewacji, duże przeszklenia i wykończenie z płytek klinkierowych. Powierzchnia użytkowa wynosi 107,80 m2, a minimalne wymiary działki to 20,34 x 19,44 m.
Wejście w osi fasady i otwarta strefa dzienna
Wejście do domu znajduje się w centralnym punkcie fasady frontowej. Kuchnia, jadalnia i salon łączą się w obszerną przestrzeń dzienną. Obok kuchni zaprojektowano pomieszczenie gospodarcze, które pełni funkcję kotłowni i spiżarni.
Trzy pokoje w strefie prywatnej
W projekcie domu AR-3 P przewidziano trzy funkcjonalnie zaplanowane pokoje, łazienkę dostępną ze strefy prywatnej oraz WC dostępne z holu wejściowego.
Taras od strony ogrodu
Od strony ogrodu zaprojektowano spory otwarty taras, na który wychodzi się bezpośrednio ze strefy dziennej.
Konstrukcja dachu w projekcie domu AR-3 oparta na ekonomicznych wiązarach drewnianych pozwala zrezygnować ze stropu żelbetowego i wewnętrznych ścian nośnych, co upraszcza budowę i ogranicza jej koszty. Więcej o tym rozwiązaniu w artykule wiązary czy strop w domu parterowym.
05Dokumentacja projektu domu AR-3 P
Co zawiera projekt domu AR-3 P
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-3 P
Jaka działka jest potrzebna pod projekt domu AR-3 P?
Minimalne wymiary działki dla projektu domu AR-3 P to 20,34 x 19,44 m. Budynek ma wymiary 12,34 x 11,44 m i powierzchnię zabudowy 132,36 m2.
Ile sypialni i łazienek ma projekt domu AR-3 P?
Dom ma 3 pokoje (sypialnie), łazienkę w strefie prywatnej i osobne WC przy wejściu. Strefa dzienna to salon oraz kuchnia z jadalnią.
Czy projekt domu AR-3 P ma garaż?
Nie. AR-3 to projekt domu bez garażu. Dzięki temu bryła jest zwarta, a dom mieści się na działce o szerokości 20,34 m.
Dlaczego projekt domu AR-3 nie ma stropu żelbetowego?
Sufit jest mocowany do pasa dolnego prefabrykowanych wiązarów drewnianych, a nad nim leży warstwa izolacji. Takie rozwiązanie jest tańsze i szybsze w budowie niż strop żelbetowy i pozwala zrezygnować z wewnętrznych ścian nośnych.
Czym różni się opcja EKO od STANDARD w projekcie domu AR-3 P?
W projekcie domu AR-3 P opcja EKO obejmuje powietrzną pompę ciepła, ogrzewanie podłogowe w całym budynku i wentylację mechaniczną z rekuperacją. Opcja STANDARD to kocioł gazowy, grzejniki płytowe z ogrzewaniem podłogowym w części dziennej i wentylacja grawitacyjna. Układ pomieszczeń i konstrukcja budynku są w obu opcjach takie same – różnią się tylko projekty instalacji.
Czy mogę wprowadzić zmiany w projekcie domu AR-3 P?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-3 P, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
