AR-9 P DOM PIĘTROWY
projekt domu piętrowego z garażem o tradycyjnej formie – 4 sypialnie
- pokoje oprócz salonu: 4
- miejsca garażowe: 1
- Powierzchnia użytkowa:
- Powierzchnia dodatkowa (garaż, kotłownia, pom. techniczne):
- Min. wymiary działki: 20,07 x 23,66 m
Dostępność 4-6 tygodni
Zakres cen: od 3800 zł do 4600 zł
- Kupujesz bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę
- Bezpłatna zgoda na zmiany
- Pomoc w wyborze projektu
- Zgodność z aktualnymi warunkami technicznymi
- Pow. użytkowa
- Pokoje oprócz salonu4
- Łazienki + WC2
- Dach dwuspadowy30°
- Wysokość budynku
- Garaż wbudowany24,75 m²1 stanowisko
01Rzuty projektu domu AR-9 P

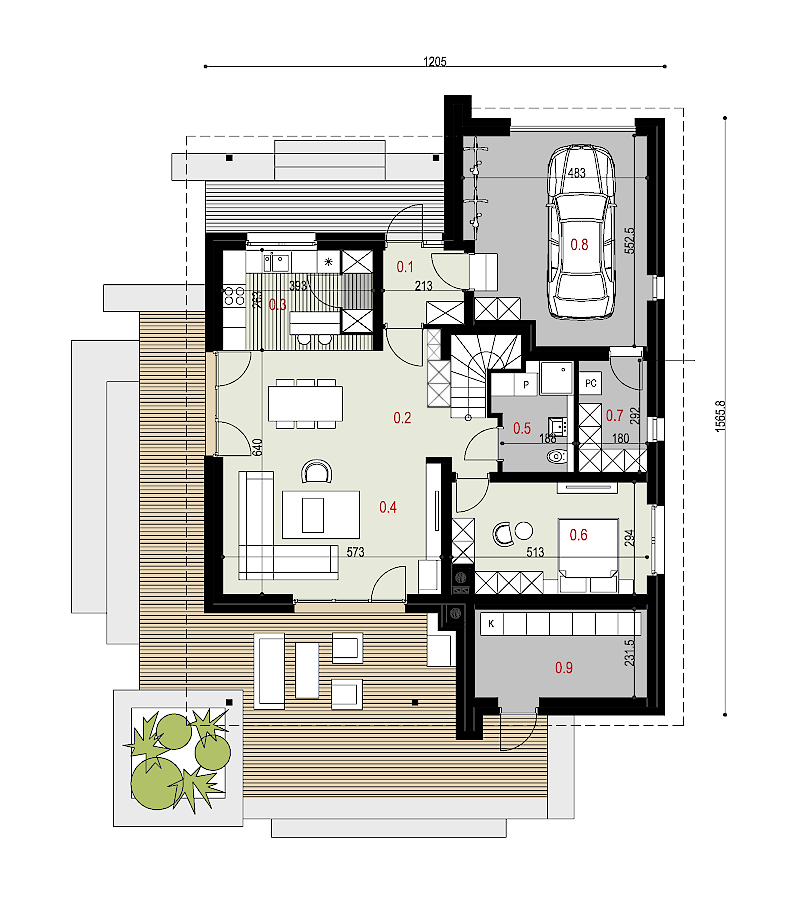

| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 4,14 m² |
| 2 | Przedpokój | 7,55 m² |
| 3 | Kuchnia, spiż. | 10,34 m² |
| 4 | Salon, jadalnia | 32,43 m² |
| 5 | Łazienka, pralnia | 5,26 m² |
| 6 | Pokój | 14,60 m² |
| 7 | Pomieszczenie techniczne (poza powierzchnią użytkową) | 5,25 m² |
| 8 | Garaż (poza powierzchnią użytkową) | 24,75 m² |
| 9 | Kotłownia / skład (poza powierzchnią użytkową) | 10,49 m² |
| Razem parter | 114,81 m² | |
* nie wlicza się do powierzchni użytkowej
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

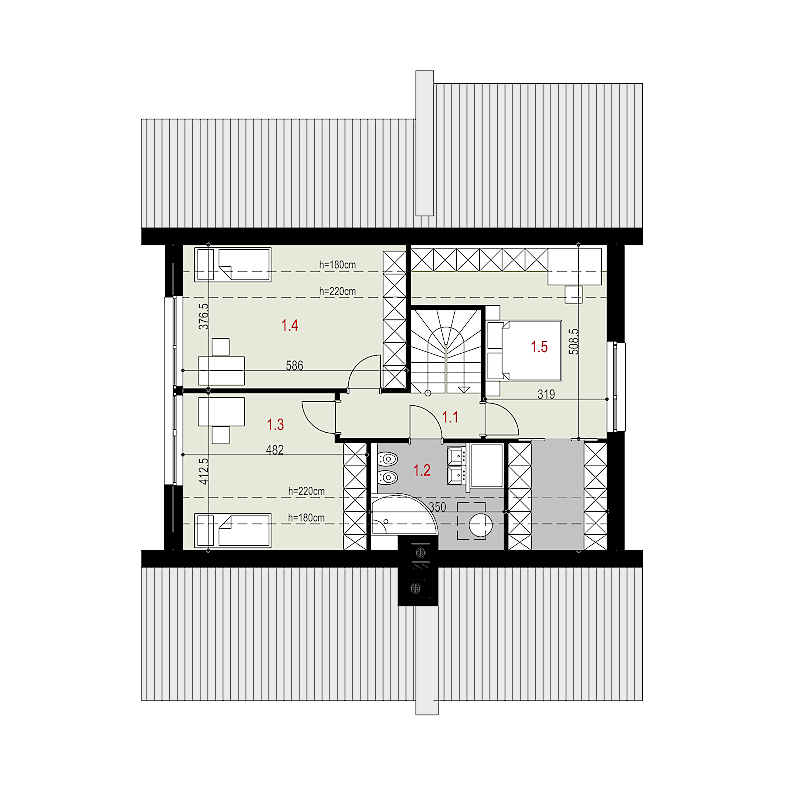

| Zestawienie | Piętro | |
|---|---|---|
| 10 | Komunikacja | 8,47 m² |
| 11 | Łazienka | 7,23 m² |
| 12 | Pokój 1 | 15,44 m² |
| 13 | Pokój 2 | 18,01 m² |
| 14 | Pokój 3 | 15,36 m² |
| 15 | Garderoba | 5,46 m² |
| Razem piętro | 69,97 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.
Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-9 P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
Zalecany zakres orientacji domu AR-9 P względem kierunków geograficznych
02Główne cechy projektu domu AR-9 P
- projekt domu piętrowego o tradycyjnej formie – zwarta bryła z dachem dwuspadowym 30°
- projekt domu o powierzchni użytkowej 144,29 m2, niepodpiwniczony – na działkę o minimalnych wymiarach 20,07 x 23,66 m
- gotowy projekt domu z 4 sypialniami – pokój gościnny lub gabinet na parterze i trzy pokoje z garderobą na piętrze
- garaż jednostanowiskowy 24,75 m2 wbudowany w bryłę, połączony z wiatrołapem
- kompaktowy układ komunikacji wewnętrznej z centralnie położoną klatką schodową
- dużo pomieszczeń gospodarczych – pomieszczenie techniczne na pompę ciepła i rekuperator dostępne z garażu, kotłownia ze składem, łazienka z pralnią, spiżarnia

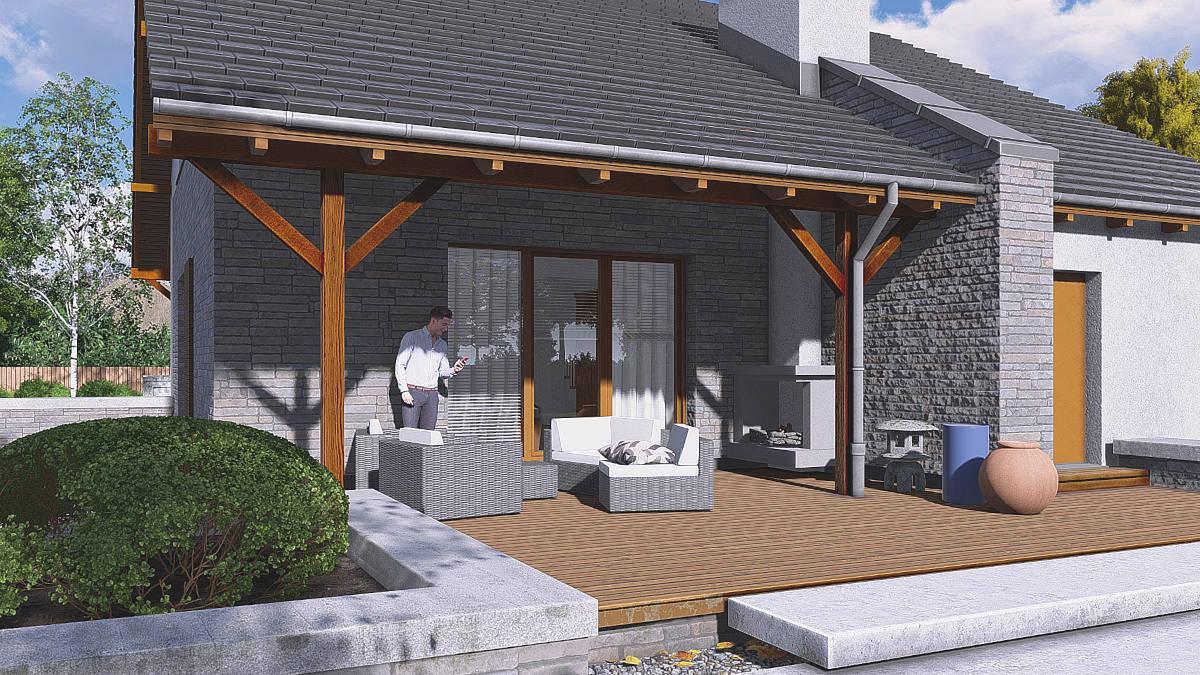

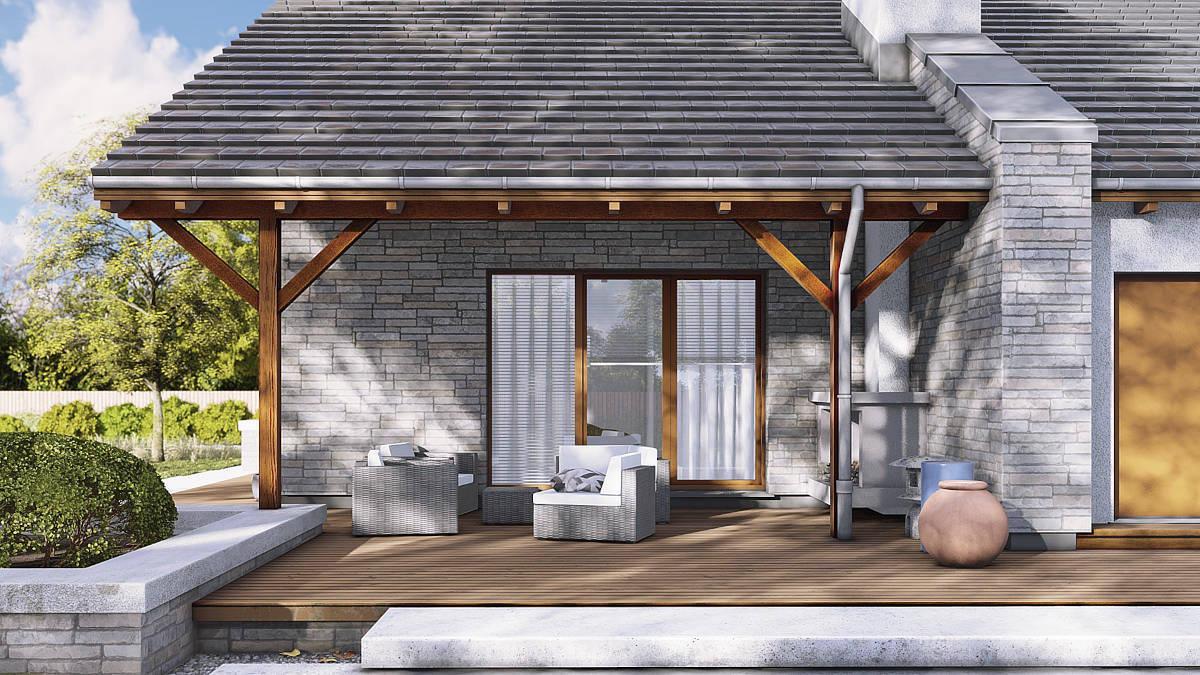

- projekt domu z tarasem zadaszonym na parterze od strony ogrodu
- układ połaci dachu dobry do montażu paneli fotowoltaicznych przy odpowiedniej orientacji budynku
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę zasady zwrotu i wymiany >>
- bezpłatna zgoda na zmiany zmiany w projekcie >>
- pomoc w wyborze projektu jak wybrać projekt >>
- zgodność z aktualnie obowiązującymi warunkami technicznymi
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03Informacje techniczne projektu domu AR-9 P
Parametry techniczne projektu domu AR-9 P
| Pokoje oprócz salonu | 4 |
|---|---|
| Powierzchnia użytkowa, w tym: | |
| pow. mieszkalna | 133,57 m² |
| pow. gospodarcza | 10,72 m² |
| Powierzchnia dodatkowa, w tym: | |
| pomieszczenie techniczne | 5,25 m² |
| garaż wbudowany (1 stan.) | 24,75 m² |
| kotłownia / skład | 10,49 m² |
| Powierzchnia ogółem | |
| Powierzchnia zabudowy | |
| Powierzchnia całkowita | |
| Kubatura netto nad pow. użytkową | 432,49 m³ |
| Kubatura brutto | 1204,04 m³ |
| Szerokość budynku | 12,05 m |
| Długość budynku | 15,66 m |
| Wysokość budynku | |
| Liczba kondygnacji | 2 |
| Dach | dwuspadowy |
| Kąt nachylenia połaci dachu | 30° |
| Powierzchnia dachu | 237,87 m² |
| Min. szerokość działki | 20,07 m |
| Min. długość działki | 23,66 m |
Technologia budowy projektu domu AR-9 P
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Ściany nośne zewnętrzne
Ściany zewnętrzne z bloczków silikatowych Silka E24 na zaprawie cementowo-wapiennej marki 5 MPa, docieplone warstwą styropianu.
Strop
Nad parterem strop gęstożebrowy Teriva lub żelbetowy.
Dach
Dach dwuspadowy o nachyleniu 30° na klasycznej drewnianej więźbie dachowej, do której mocowane są warstwy ocieplenia nad pomieszczeniami piętra.
Elewacje
Wykończenie elewacji w większości metodą lekką mokrą – tynk strukturalny na siatce, na warstwie izolacji termicznej. Fragmenty wykończone licówką kamienną lub betonową klejoną na izolacji termicznej.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego.
04Opis projektu domu AR-9 P
Projekt domu AR-9 P to propozycja kompaktowego, przestronnego, średniej wielkości domu piętrowego o tradycyjnej formie, z garażem na jedno auto. Powierzchnia użytkowa wynosi 144,29 m2, a minimalne wymiary działki to 20,07 x 23,66 m.
Klasyczny podział na strefy
Zwarta bryła budynku została funkcjonalnie podzielona w klasyczny sposób. Parter zawiera pomieszczenia przeznaczone do wspólnego przebywania, takie jak salon z jadalnią, kuchnię z niewielką spiżarnią, pokój gościnny lub gabinet, łazienkę i pomieszczenia gospodarcze. Piętro to część prywatna, w której zaprojektowano trzy wygodne pokoje, łazienkę i garderobę.
Garaż i pomieszczenia gospodarcze
Garaż został połączony z częścią mieszkalną wygodnym przejściem do wiatrołapu. Z garażu jest także dostępne pomieszczenie techniczne, przewidziane na lokalizację pompy ciepła i rekuperatora w wersji projektu wyposażonej w takie instalacje.
Centralna klatka schodowa
Centralnie zlokalizowana klatka schodowa ułatwia wygodny dostęp do wszystkich pomieszczeń i ogranicza powierzchnię przeznaczoną na komunikację.
Układ funkcjonalny projektu domu AR-9 doskonale sprawdzi się na działkach z wjazdem od strony północnej, północno-zachodniej lub zachodniej. Dopasowanie projektu do działki ułatwi poradnik orientacja działki a wybór projektu domu.
05Dokumentacja projektu domu AR-9 P
Co zawiera projekt domu AR-9 P
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych.
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja STANDARD 2 – kocioł na biomasę
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD 2:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji centralnego ogrzewania zasilanej kotłem na biomasę z zastosowaniem grzejników płytowych, w części dziennej, tam gdzie to konieczne, zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza lub w obudowie pod sufitem, wyrzutnia wyprowadzona ponad płaszczyznę dachu
06Opracowania dodatkowe
Każdy projekt domu dostępny na stronie TeA Projekt zawiera komplet projektów instalacji wewnętrznych w zależności od wybranej opcji STANDARD lub EKO. Do każdej z opcji można zamówić opracowania dodatkowe z innymi typami instalacji. Opracowanie dodatkowe można kupić razem z projektem domu lub osobno.
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dla opcji Standard i EKO
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów dla opcji Standard i EKOProjekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dla opcji Standard
dostępność: 3 tygodnie · cena: 900 zł
Szczegóły: Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) dla opcji StandardProjekt ogrzewania podłogowego w całym budynku
dla opcji Standard
dostępność: 2 tygodnie · cena: 450 zł
Szczegóły: Projekt ogrzewania podłogowego w całym budynku dla opcji StandardProjekt ogrzewania podłogowego z powietrzną pompą ciepła
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z powietrzną pompą ciepła dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji Standard
dostępność: 3 tygodnie · cena: 600 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji StandardProjekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dla opcji EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło) dla opcji EKOProjekt instalacji solarnych kolektorów dachowych
dla opcji Standard i EKO
dostępność: 2 tygodnie · cena: 400 zł
Szczegóły: Projekt instalacji solarnych kolektorów dachowych dla opcji Standard i EKO
07Najczęstsze pytania o projekt domu AR-9 P
Jaka działka jest potrzebna pod projekt domu AR-9 P?
Minimalne wymiary działki dla projektu domu AR-9 P to 20,07 x 23,66 m. Budynek ma wymiary 12,05 x 15,66 m i powierzchnię zabudowy 191,30 m2.
Ile sypialni i łazienek ma projekt domu AR-9 P?
Dom ma 4 pokoje: jeden na parterze (gościnny lub gabinet) i trzy na piętrze, gdzie jest też garderoba. Łazienki są dwie – na piętrze oraz na parterze, połączona z pralnią.
Z której strony powinien być wjazd na działkę dla projektu domu AR-9 P?
Projekt domu AR-9 P najlepiej sprawdzi się na działce z wjazdem od strony północnej, północno-zachodniej lub zachodniej. Wariant L jest odbiciem lustrzanym z garażem po przeciwnej stronie.
Gdzie w projekcie domu AR-9 P jest miejsce na pompę ciepła?
W wersji z pompą ciepła i rekuperacją urządzenia umieszcza się w pomieszczeniu technicznym dostępnym z garażu. Obok znajduje się kotłownia ze składem.
W jakich opcjach instalacyjnych dostępny jest projekt domu AR-9 P?
Projekt domu AR-9 jest dostępny w opcji EKO – z powietrzną pompą ciepła, ogrzewaniem podłogowym i wentylacją mechaniczną z rekuperacją – w opcji STANDARD z kotłem gazowym oraz w opcji STANDARD 2 z kotłem na biomasę. W obu opcjach STANDARD są grzejniki płytowe z ogrzewaniem podłogowym w strefie dziennej.
Czy mogę wprowadzić zmiany w projekcie domu AR-9 P?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany. Architekt adaptujący może m.in. zmienić układ ścian działowych, okien czy technologię materiałową. Zgoda jest w cenie projektu i obejmuje także zmiany niestandardowe, np. układu pomieszczeń czy wymiarów budynku. Więcej: Adaptacja i zmiany w projekcie.
Więcej informacji
Jeśli potrzebujesz konsultacji lub większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-9 P, wyślij wiadomość przez formularz lub zadzwoń: 608 295 548.
