PROJEKT DOMU
AR-14P
Pow. użytkowa: 171,43 m²
Pow. mieszkalna: 138,34 m²
Pow. gospodarcza: 33,09 m²
–
Min. wymiary działki:
szerokość: 20,45 m
długość: 21,90 m
DOSTĘPNOŚĆ 4-6 tyg.
4600,00 zł
Opis
Projekt domu AR-14 P w skrócie
Projekt AR-14 P to:
- projekt domu piętrowego średniej wielkości,
- projekt nowoczesnego domu
- projekt domu z garażem jednostanowiskowym
- cyrkulacyjny układ komunikacji wewnętrznej z dużą powierzchnia szaf
- duża ilość pomieszczeń gospodarczych
- projekt domu z tarasem – łatwo dostępny z przedpokoju zadaszony taras na parterze od strony ogrodu
- taras na piętrze dostępny z głównej sypialni
- projekt domu z 4 sypialniami / pokojami
- projekt domu 170 m2
- projekt domu z dachem płaskim
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę więcej >>
- bezpłatna zgoda na zmiany więcej >>
- pomoc w wyborze projektu więcej >>
- zgodność z aktualnymi warunkami technicznymi WT 2021
- możliwość uzupełnienia o dodatkowe opracowania instalacyjne
Rzuty
*Projekt AR-14 P – (wariant prawy AR-14)

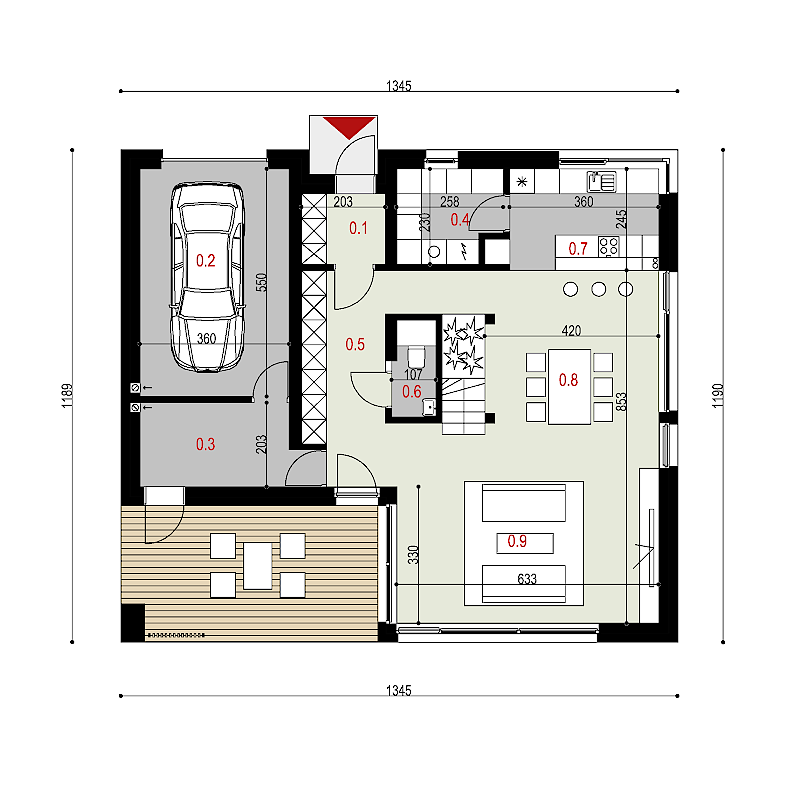

Rzut parteru
*Projekt AR-14 P – (wariant prawy projektu AR-14)
Zestawienie pomieszczeń
0.1 | wiatrołap | 3,46 m² |
0.2 | garaż | 19,80 m² |
0.3 | skład | 8,08 m² |
0.4 | kotłownia / spiżarnia | 4,72 m² |
0.5 | przedpokój | 12,74 m² |
0.6 | wc | 1,77 m² |
0.7 | kuchnia | 8,83 m² |
0.8 | jadalnia | 15,48 m² |
0.9 | salon | 30,68 m² |
razem: | 106,77 m² |
Opis projektu domu AR-14

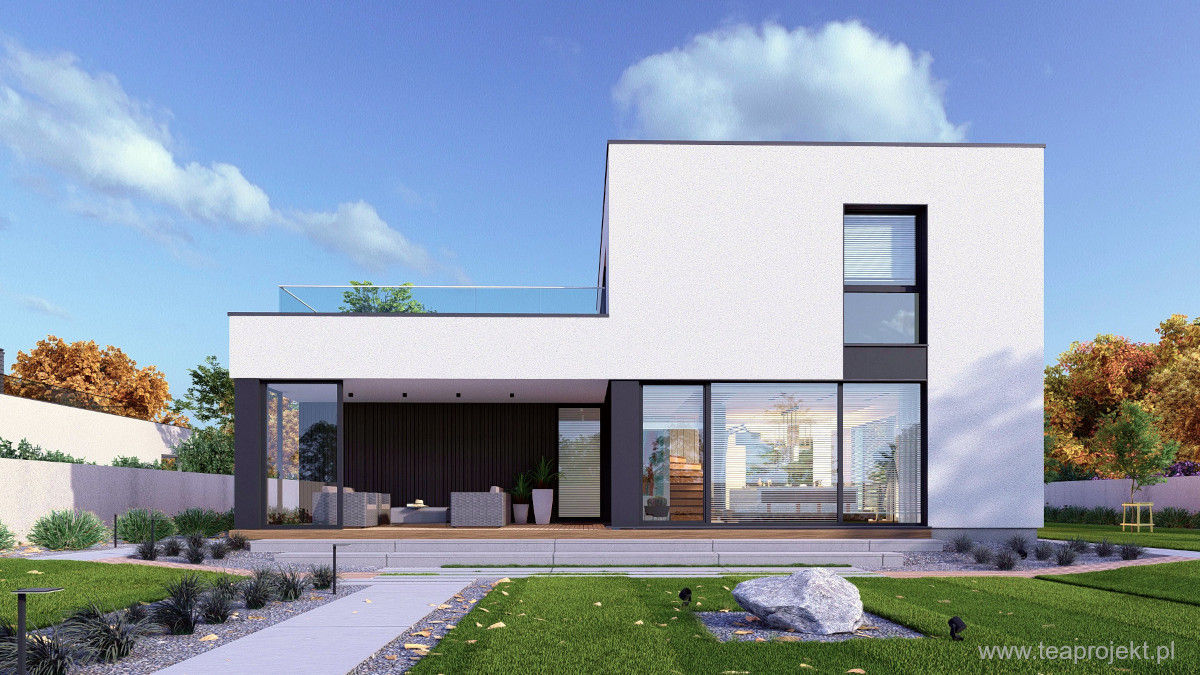

Projekt domu AR-14 P to propozycja nowoczesnego, niepodpiwniczonego domu piętrowego z płaskim dachem, o zwartej, minimalistycznej formie, inspirowanej estetyką modernizmu. Elegancka, stonowana forma kryje kompaktowy program funkcjonalny zapewniający spełnienie potrzeb mieszkalnych dla cztero lub pięcioosobowej rodziny.
Bryła budynku została podzielona na część dwukondygnacyjną, obejmującą pomieszczenia mieszkalne, oraz część jednokondygnacyjną zawierającą garaż i pomieszczenia gospodarcze. Garaż został połączony z częścią mieszkalną przez wiatrołap oraz pomieszczenie gospodarcze.

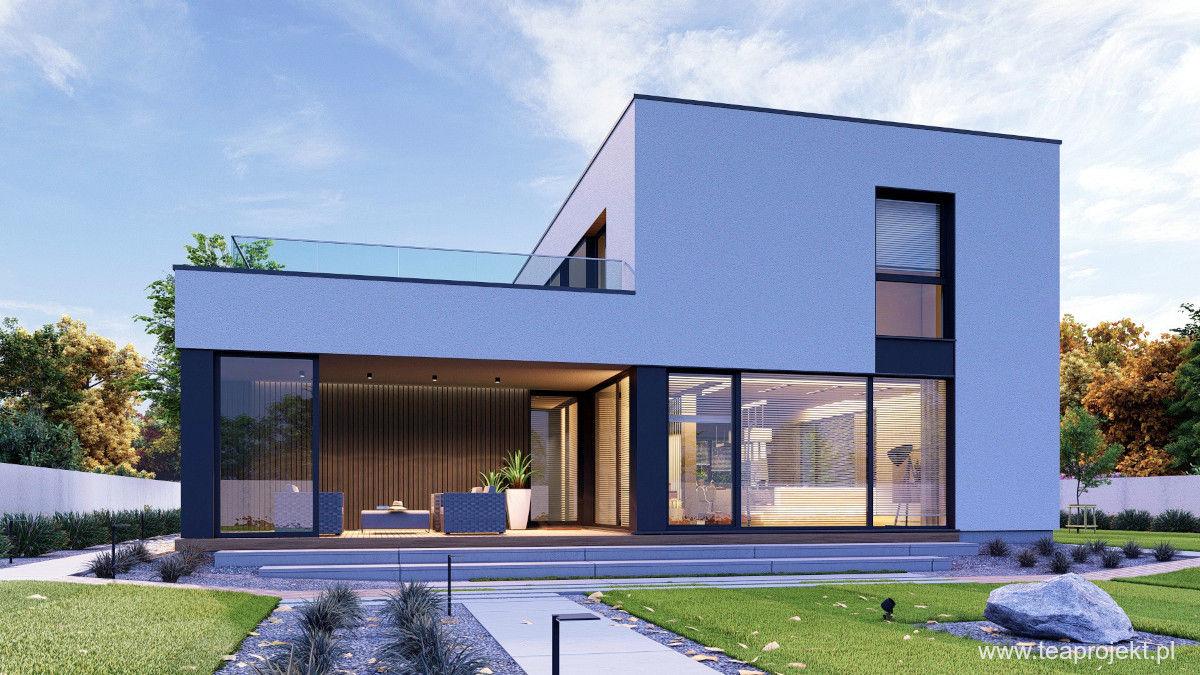

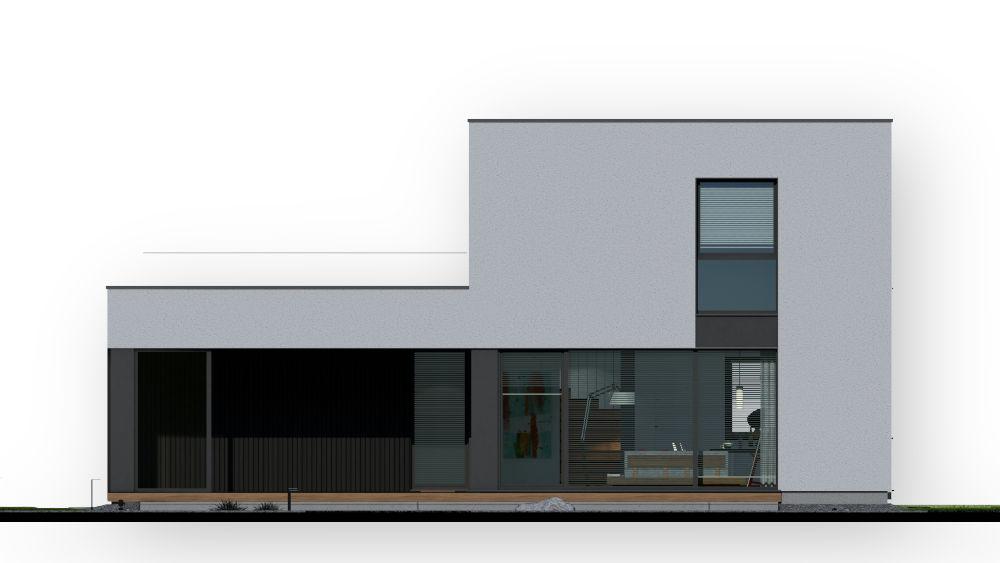

Przejrzysty układ komunikacyjny, z centralnie umieszczoną klatką schodową, zapewnia łatwy dostęp do wszystkich pomieszczeń, a zadaszony taras od strony ogrodu staje się naturalnym przedłużeniem przestrzeni dziennych.
W przedpokoju zaplanowano zespół obszernych szaf wzdłuż ciągu komunikacyjnego, oraz przejście do przestronnego pomieszczenia gospodarczego za garażem. Pomieszczenie to dostępne jest również z zewnątrz co pozwala na bezpieczne przechowywanie mebli i przedmiotów używanych na tarasie.
Parter budynku zajęty jest przez otwartą część dzienną składającą się z kuchni z przestronną spiżarnią, jadalni i salonu. Przeszklenie w jadalni pozwoli na dodatkowy taras w poblizu kuchni, jeśli pojawi się taka potrzeba. Na piętrze zlokalizowano sypialnię główną z garderobą i osobną łazienką oraz 3 pokoje i łazienkę.
Nad częścią parterową zaprojektowano obszerny, dodatkowy taras, dostępny z pomieszczeń na piętrze. Przestrzeń tarasu można zaaranżować przy pomocy zieleni ozdobnej i mebli tarasowych lub pergoli, tworząc doskonałą przestrzeń do relaksu.
Projekt AR-14 P został stworzony z myślą o wygodzie i funkcjonalności i doskonale sprawdzi się na działkach z wjazdem od strony północnej, północno-zachodniej lub północno-wschodniej. To udane połączenie nowoczesnego designu z praktycznymi rozwiązaniami, które zapewnią wygodę i komfort mieszkańcom.


TECHNOLOGIA BUDOWY
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.
Sciany nośne zewnętrzne
Konstrukcja AR-14 opiera się na ścianach zewnętrznych z bloczków silikatowych Silka E24 na zaprawie cem.-wap. marki 5 MPa, docieplonych warstwą styropianu oraz miejscowo wełną mineralną.
Strop
Nad parterem i nad piętrzem strop żelbetowy. Nad piętrem przewidziano dodatkowo wykonanie izolacji termicznej z warstwami spadkowymi.
Dach
Stropodach płaski, niewentylowany, konstrukcji żelbetowej. Pokrycie stropodachu papą lub membraną EPDM na warstwie izolacji termicznej ze spadkami do wpustów odwodnieniowych.

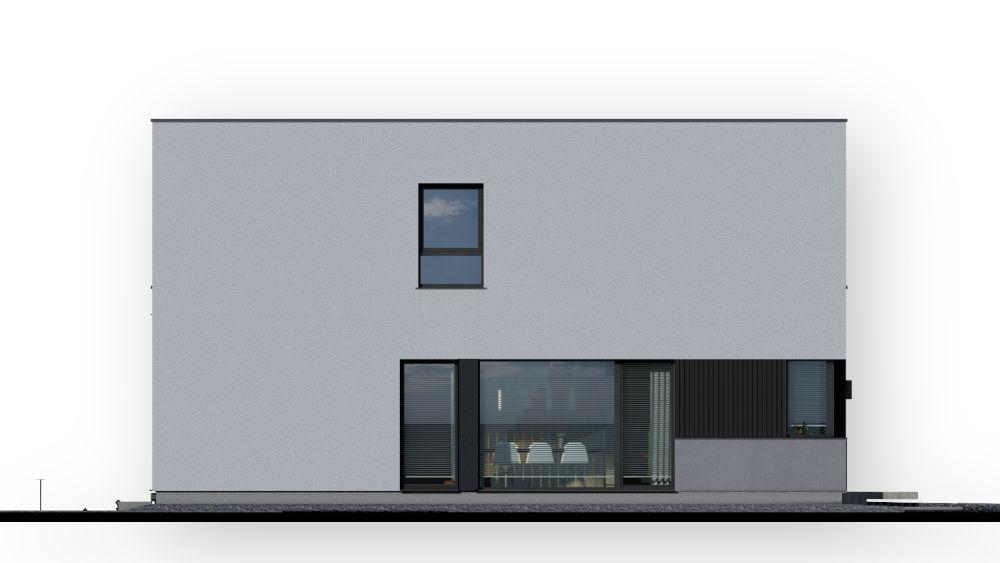

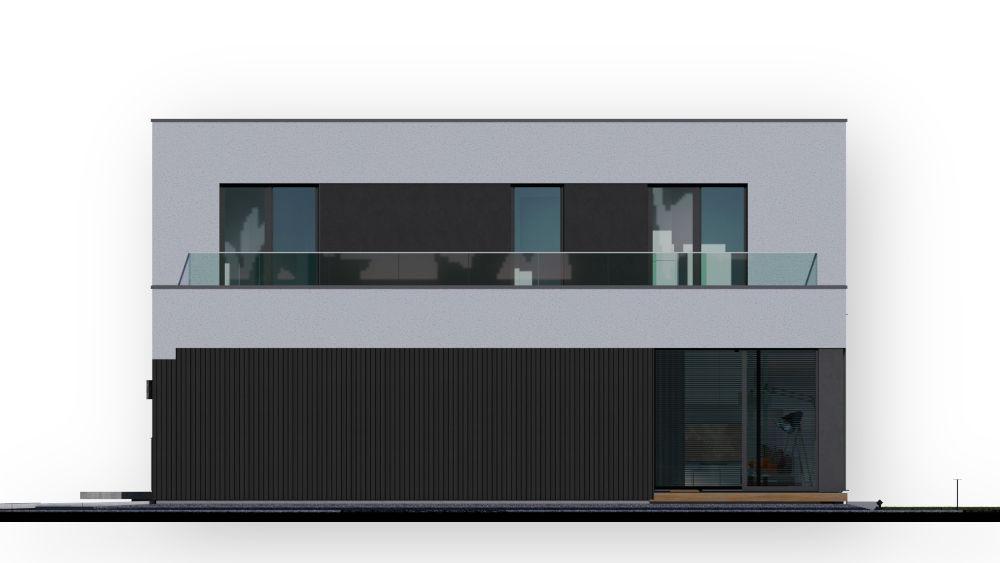

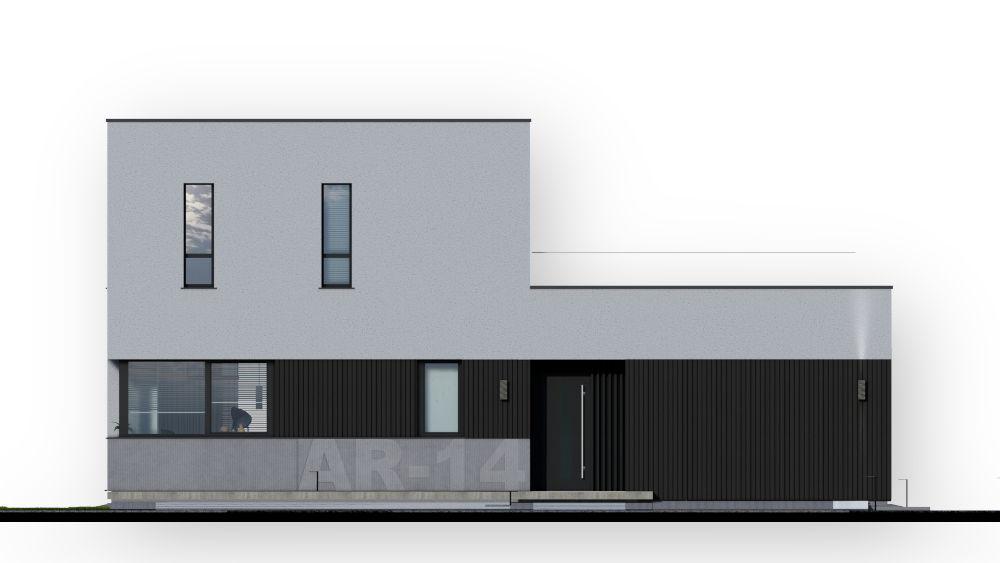

Elewacje
Wykończenie elewacji w większości przy użyciu metody lekkiej mokrej na warstwie izolacji termicznej w postaci tynku strukturalnego na siatce. Fragmenty zaprojektowano jako wykończone drewnem, mocowanymi na podkonstrukcji.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego
PARAMETRY TECHNICZNE
Pokoje oprócz salonu | 4 |
Powierzchnia użytkowa w tym: | 171,43 m² |
pow. mieszkalna | 138,34 m² |
pow. gospodarcza | 33,09 m² |
Powierzchnia zabudowy | 160,05 m² |
Powierzchnia całkowita | 312,94 m² |
Kubatura netto nad pow. użyt. | 449,27 m3 |
Kubatura brutto | 973,19 m3 |
Szerokość budynku | 13,45 m |
Długość budynku | 11,90 m |
Wysokość budynku | 6,85 m |
Liczba Kondygnacji | 2 |
Kąt nachylenia połaci dachu | dach płaski |
Powierzchnia dachu | 65,34 m² |
Powierzchnia tarasu | 61,15 m² |
Min. szer. działki | 20,45 m |
Min. dł. działki | 19,90 m |
DZIAŁKA
Minimalne wymiary działki dla budynku AR-14 P

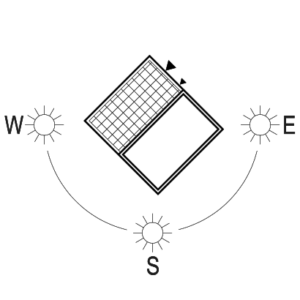

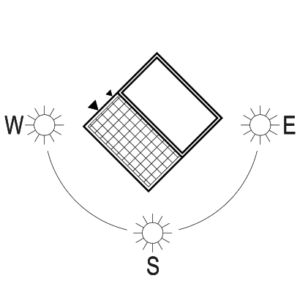

ORIENTACJA
Zalecany zakres orientacji domu AR-14 P względem kierunków geograficznych




CO ZAWIERA PROJEKT
- 3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi
- 3 egzemplarze wielobranżowego projektu technicznego ( architektura, konstrukcja, instalacje wewnętrzne zgodnie z wybraną opcją ( STANDARD lub EKO) )
- analizę porównawczą i charakterystykę energetyczną
- bezpłatną zgodę na zmiany wyszczególnione przez zamawiającego
- kopie uprawnień projektantów
DOSTĘPNE
OPCJE PROJEKTU
Projekt domu dostępny jest w dwóch opcjach wyposażenia w instalacje wewnętrzne opcja STANDARD i opcja EKO. Ponadto, do każdej z opcji można zamówić opracowania dodatkowe, zawierające inne typy instalacji, tak aby każdy mógł dostosować projekt do własnych potrzeb. Wyboru opcji podstawowych można dokonać obok przycisku umożliwiającego dodanie projektu do koszyka i złożenie zamówienia. Opracowania dodatkowe można zamówić wybierając je w poniższej tabeli. Zakupu opracowania dodatkowego można dokonać razem z projektem domu lub niezależnie od zakupu projektu domu.
OPCJA STANDARD
OPRACOWANIA INSTALACYJNE ZAWARTE W PROJEKCIE W OPCJI STANDARD
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilającej kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej zaprojektowano ogrzewanie podłogowe
.
DOSTĘPNE OPRACOWANIA DODATKOWE
DLA OPCJI STANDARD
OPCJA EKO
OPRACOWANIA INSTALACYJNE ZAWARTE W PROJEKCIE W OPCJI EKO
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła.
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza, wyrzutnia wyprowadzona ponad płaszczyznę dachu
DOSTĘPNE OPRACOWANIA DODATKOWE
DLA OPCJI EKO

PROJEKT INSTALACJI WENTYLACJI MECHANICZNEJ Z ODZYSKIEM CIEPŁA (REKUPERACJA)

PROJEKT OGRZEWANIA PODŁOGOWEGO

PROJEKT OGRZEWANIA PODŁOGOWEGO Z POWIETRZNĄ POMPĄ CIEPŁA
WIĘCEJ INFORMACJI
Jeśli potrzebujesz konsultacji lub uzyskania większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu AR-14, prosimy o wysłanie wiadomości przy pomocy poniższego formularza kontaktowego lub kontakt telefoniczny pod nr 608295548.
