PROJEKT DOMU

AR-2

L

Pow. użytkowa: 148,28 m²
Pow. mieszkalna: 109,20 m²
Pow. gospodarcza: 39,08 m²

Min. wymiary działki:
szerokość: 20,65 m
długość: 26,34 m

DOSTĘPNY OD RĘKI

3500,00 zł – 4300,00 zł

opcja

Wyczyść

Opis

Opis

Projekt AR-2 P w skrócie

Projekt AR-2 P to:

projekt domu parterowego z garażem dwustanowiskowym o klasycznej stylistyce
cyrkulacyjny układ komunikacji wewnętrznej z wyraźnym podziałem na strefę dzienną i nocną
otwarta część dzienna złożona z salonu, jadalni i kuchni
zadaszony taras dostępny bezpośrednio z salonu oraz połączony z jadalnią
prosta bryła, uproszczony układ konstrukcyjny
zastosowanie ekonomicznych wiązarów dachowych
układ połaci dachu preferowany do instalacji paneli fotowoltaicznych
projekt domu ok. 150 m2

Dlaczego warto kupić projekt u nas

kupujesz projekt bezpośrednio u autora projektu
14 dni na zwrot, 30 dni na wymianę więcej >>
bezpłatna zgoda na zmiany więcej >>
pomoc w wyborze projektu więcej >>
zgodność z aktualnymi warunkami technicznymi WT 2021
możliwość uzupełnienia o dodatkowe opracowania instalacyjne

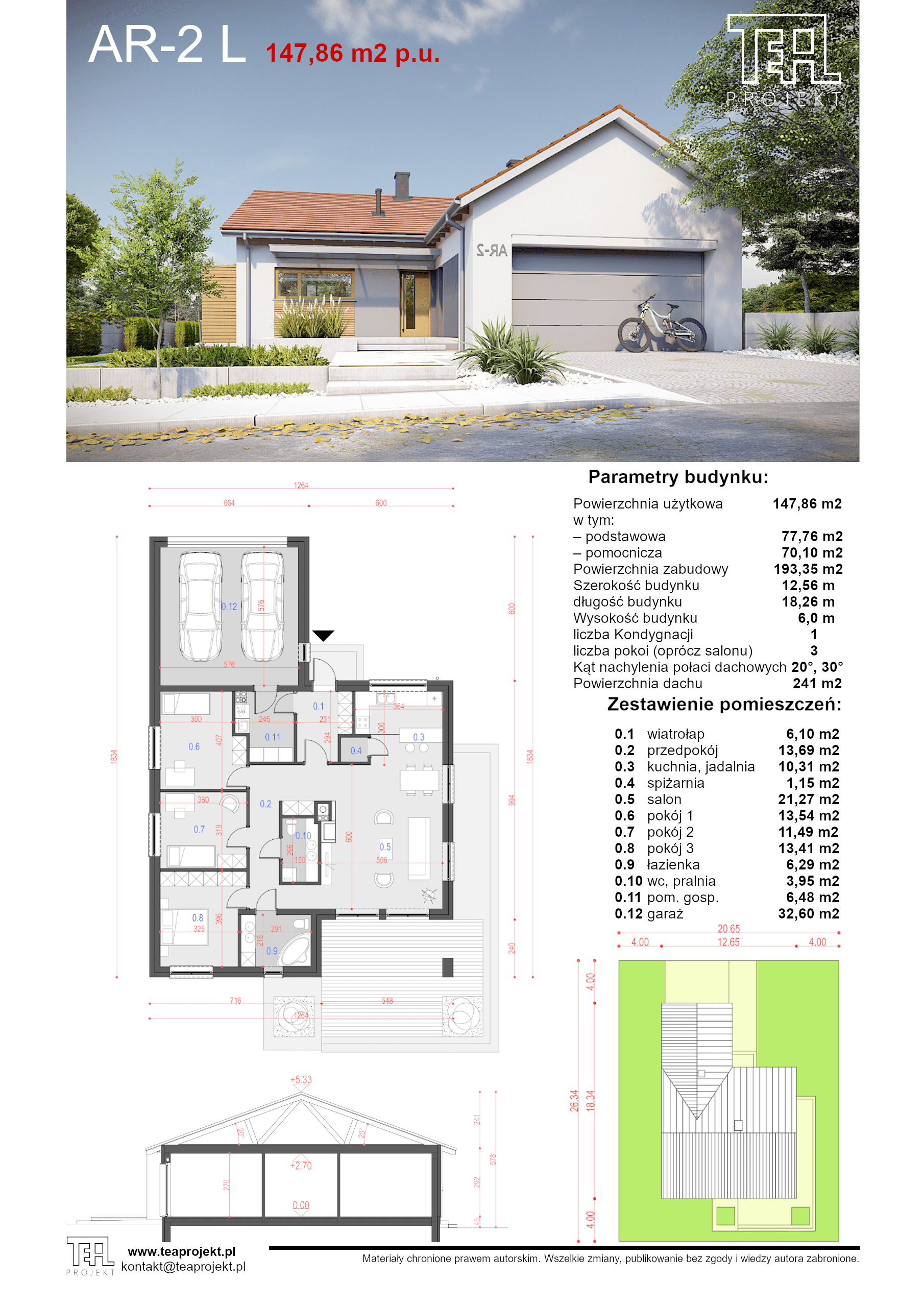

Rzuty

*Projekt AR-2 L – (wariant lewy AR-2)

Rzut parteru

*Projekt AR-2 L – (wariant lewy projektu AR-2)

Zestawienie pomieszczeń

0.1	wiatrołap	6,10 m²
0.2	przedpokój	13,69 m²
0.3	kuchnia	10,31 m²
0.4	spiżarnia	1,15 m²
0.5	salon, jadalnia	29,27 m²
0.6	pokój 1	13,54 m²
0.7	pokój 2	11,49 m²
0.8	pokój 3	13,41 m²
0.9	łazienka	6,29 m²
0.10	wc, pralnia	3,95 m²
0.11	pom. gosp.	6,48 m²
0.12	garaż	32,60 m²
	razem:	148,28 m²

Opis projektu domu AR-2

Projekt domu AR-2 L to propozycja nowoczesnego, niewielkiego domu parterowego z wbudowanym dwustanowiskowym garażem, stworzona z myślą o czteroosobowej rodzinie. Jego prosty, lecz elegancki design oraz racjonalny rozkład pomieszczeń sprawiają, że jest to idealna propozycja dla osób poszukujących harmonii i funkcjonalności.

Projekt zapewnia praktyczny układ komunikacji wewnętrznej, umożliwiający swobodne poruszanie się między pomieszczeniami i strefami w budynku.

Obszerna część dzienna, obejmująca kuchnię, jadalnię i salon, została zaprojektowana w taki sposób, aby umożliwić wygodne korzystanie z każdego z tych miejsc. Elastyczność projektu pozwala na funkcjonalne wydzielenie kuchni, jeśli pojawi się taka potrzeba, np. przy pomocy szklanej ścianki. Dodatkowo, trzy funkcjonalne sypialnie zostały tak zaprojektowane, aby zapewnić wystarczającą przestrzeń na przechowywanie w obszernych szafach.

Garaż został połączony z częścią mieszkalną poprzez pomieszczenie gospodarcze, które może pełnić również rolę pralni lub spiżarni.

Taras zadaszony, usytuowany od strony ogrodu, pozwala na cieszenie się otoczeniem nawet w niesprzyjających warunkach pogodowych.

Projekt zakłada wykorzystanie konstrukcji dachu opartej na prefabrykowanych wiązarach drewnianych, co nie tylko upraszcza budowę, ale również ogranicza koszty.

Projekt domu AR-2 to połączenie klasyki i nowoczesności dla osób poszukujących kompletnego i harmonijnego miejsca do życia.

TECHNOLOGIA BUDOWY

Fundamenty

Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych.

Sciany nośne zewnętrzne

Konstrukcja opiera się na ścianach zewnętrznych z bloczków silikatowych SILKA E24 o grubości 24cm na zaprawie cem.-wap. marki 5 MPa docieplonych warstwą styropianu 0,033 gr. 16cm.

Strop

Brak stropów. Sufit nad parterem mocowany bezpośrednio do pasa dolnego konstrukcji dachu.

Dach

Konstrukcji drewnianej w postaci wiązarów prefabrykowanych w technologii Mitek. Sufit nad częścią mieszkalną mocowany do pasa dolnego wiązarów dachowych. pokrycie dachu dachówką cementową. Układ konstrukcyjny pozwala na rezygnację z wewnętrznych ścian nośnych oraz stropów co ogranicza koszty budowy

Elewacje

Wykończenie elewacji metodą lekką mokrą w postaci tynku strukturalnego na siatce. Miejscowo wykończenie tynkiem ozdobnym z boniowaniem pionowym. Niewielki fragmenty zaprojektowano jako wykończone listwami drewnianymi lub kompozytowymi mocowanymi na podkonstrukcji lub jako elementy imitujące drewno, klejone do warstwy ocieplenia.

Instalacje

Zgodnie z wybraną opcją wyposażenia instalacyjnego.

PARAMETRY TECHNICZNE

Pokoje oprócz salonu	3
Powierzchnia użytkowa w tym:	148,28 m²
pow. mieszkalna	109,20 m²
pow. gospodarcza	39,08 m²
Powierzchnia zabudowy	193,35 m²
Powierzchnia całkowita	180,39 m²
Kubatura netto nad pow. użyt.	417,25 m³
Kubatura brutto	937,26 m³
Szerokość budynku	12,64 m
Długość budynku	18,34 m
Wysokość budynku	5,85 m
Liczba Kondygnacji	1
Kąt nachylenia połaci dachu	20°, 30°
Powierzchnia dachu	241 m²
Min. szer. działki	20,65 m
Min. dł. działki	26,34 m

DZIAŁKA

Minimalne wymiary działki dla budynku AR-2 L

ORIENTACJA

Zalecany zakres orientacji domu AR-2 L względem kierunków geograficznych

CO ZAWIERA PROJEKT

3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi
3 egzemplarze wielobranżowego projektu technicznego ( architektura, konstrukcja, instalacje wewnętrzne zgodnie z wybraną opcją ( STANDARD lub EKO) )
analizę porównawczą i charakterystykę energetyczną
bezpłatną zgodę na zmiany wyszczególnione przez zamawiającego
kopie uprawnień projektantów

DOSTĘPNE
OPCJE PROJEKTU

Projekt domu dostępny jest w dwóch opcjach wyposażenia w instalacje wewnętrzne opcja STANDARD i opcja EKO. Ponadto, do każdej z opcji można zamówić opracowania dodatkowe, zawierające inne typy instalacji, tak aby każdy mógł dostosować projekt do własnych potrzeb. Wyboru opcji podstawowych można dokonać obok przycisku umożliwiającego dodanie projektu do koszyka i złożenie zamówienia. Opracowania dodatkowe można zamówić wybierając je w poniższej tabeli. Zakupu opracowania dodatkowego można dokonać razem z projektem domu lub niezależnie od zakupu projektu domu.

OPCJA STANDARD

OPRACOWANIA INSTALACYJNE ZAWARTE W PROJEKCIE W OPCJI STANDARD

Projekt instalacji elektrycznych wewnętrznych
Projekt wewnętrznej instalacji wody ciepłej i zimnej
Projekt wewnętrznej instalacji kanalizacji sanitarnej
Projekt wewnętrznej instalacji gazu – instalacja zasilającej kocioł gazowy i kuchenkę gazową
Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej zaprojektowano ogrzewanie podłogowe
.

DOSTĘPNE OPRACOWANIA DODATKOWE
DLA OPCJI STANDARD

OPCJA EKO

OPRACOWANIA INSTALACYJNE ZAWARTE W PROJEKCIE W OPCJI EKO

Projekt instalacji elektrycznych wewnętrznych
Projekt wewnętrznej instalacji wody ciepłej i zimnej
Projekt wewnętrznej instalacji kanalizacji sanitarnej
Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła.
Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza, wyrzutnia wyprowadzona ponad płaszczyznę dachu

DOSTĘPNE OPRACOWANIA DODATKOWE
DLA OPCJI EKO

WIĘCEJ INFORMACJI

Jeśli potrzebujesz konsultacji lub uzyskania większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu AR-2, prosimy o wysłanie wiadomości przy pomocy poniższego formularza kontaktowego lub kontakt telefoniczny pod nr 608295548.
