projekt domu piętrowego z garażem wolnostojącym
Zakres cen: od 3300 zł do 4100 zł
01
projekt domu AR-22 P Rzuty

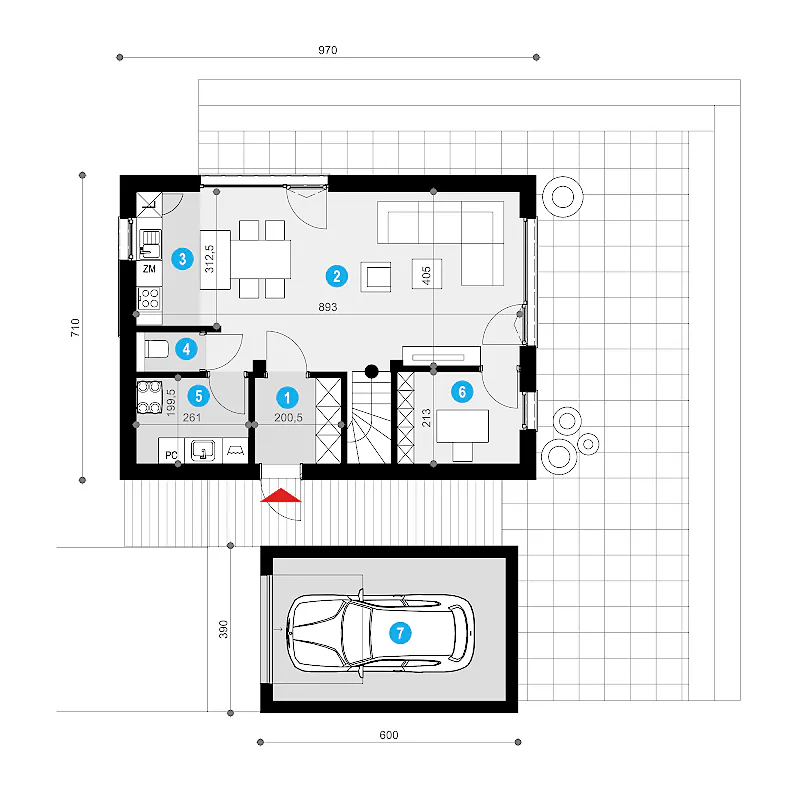

Rzut parteru i zestawienie pomieszczeń projektu AR-22 P
| Zestawienie | Parter | |
|---|---|---|
| 1 | Wiatrołap | 4,00 m² |
| 2 | Salon, jadalnia | 32,16 m² |
| 3 | Kuchnia | 5,20 m² |
| 4 | WC | 1,41 m² |
| 5 | Pomieszczenie gospodarcze | 5,21 m² |
| 6 | Gabinet | 6,07 m² |
| 7 | Garaż | 18,08 m² |
| Razem parter | 72,13 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

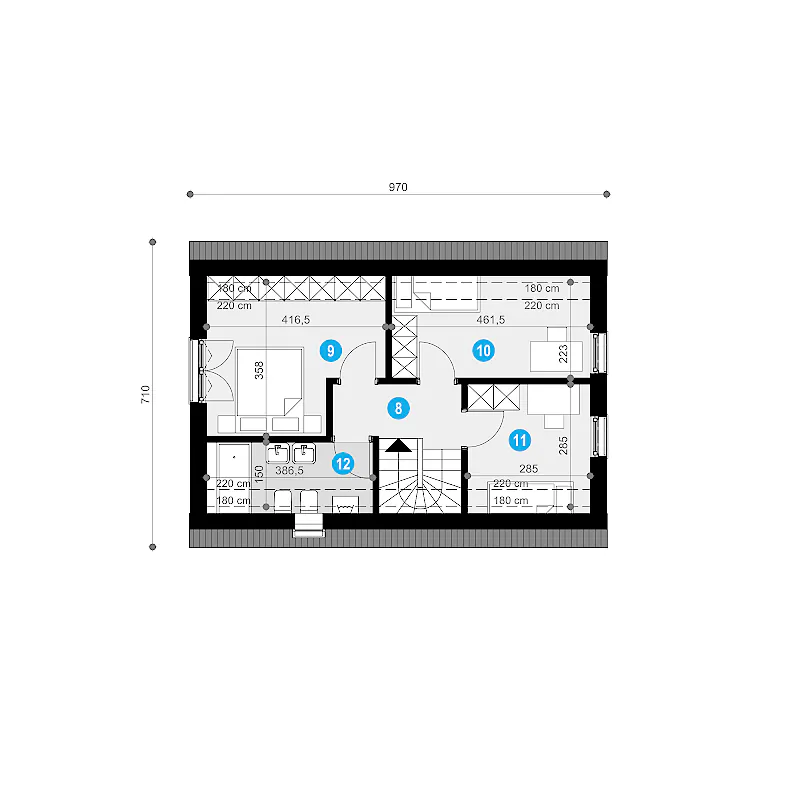

Rzut piętra i zestawienie pomieszczeń projektu AR-22 P
| Zestawienie | Piętro | |
|---|---|---|
| 8 | Przedpokój | 5,89 m² |
| 9 | Pokój 1 | 13,04 m² |
| 10 | Pokój 2 | 10,29 m² |
| 11 | Pokój 3 | 8,12 m² |
| 12 | Łazienka główna | 5,80 m² |
| Razem piętro | 43,14 m² | |
Chcesz wprowadzić zmiany do projektu? Chętnie odpowiemy na wszystkie pytania.

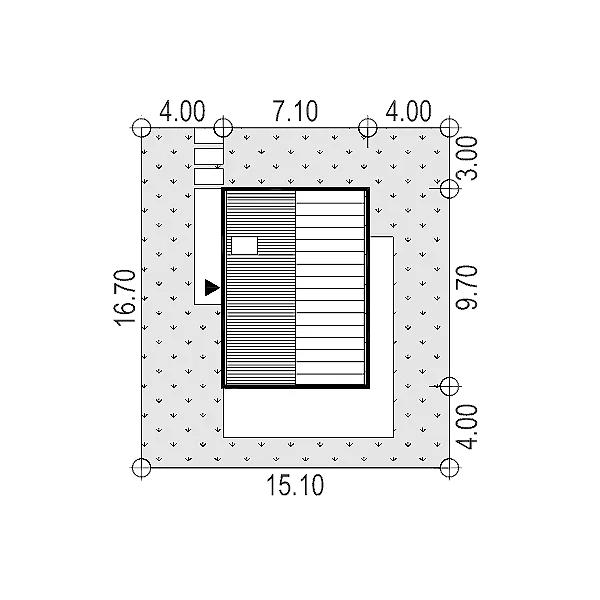

Minimalne wymiary działki
Zastanawiasz się, czy projekt domu AR-22 P wpisze się w Twoją działkę i uwarunkowania prawne dla Twojego terenu? Oferujemy bezpłatne, niezobowiązujące sprawdzenie i analizę działki pod kątem dopasowania naszego projektu.
Usytuowanie budynku
02
Dlaczego warto wybrać projekt domu AR-22 P?
Główne cechy projektu domu AR-22 P
- mały dom piętrowy o powierzchni użytkowej 97,19 m2 (część mieszkalna ok. 92 m2)
- projekt domu piętrowego o prostej, klasycznej formie
- powierzchnia zabudowy poniżej 70 m2 – dom na niewielką i wąską działkę (min. 15,10 x 16,70 m)
- projekt domu z garażem wolnostojącym jednostanowiskowym, który można zbudować bezpośrednio przy granicy działki i lepiej wykorzystać jej powierzchnię
- gotowy projekt domu z 3 pokojami w strefie nocnej na poddaszu
- strefa dzienna na parterze z gabinetem i pomieszczeniem gospodarczym
- dom o prostej bryle – ograniczenie kosztów budowy i łatwość wykonania
- dach dwuspadowy 45 stopni – układ połaci ułatwiający zastosowanie paneli fotowoltaicznych
- Dokumentacja zawiera osobny projekt garażu wolnostojącego, co daje elastyczność w zakresie budowy i etapowania
Dlaczego warto kupić projekt u nas
- projekty dostępne tylko na teaprojekt.pl
- kupujesz projekt bezpośrednio u autora projektu
- 14 dni na zwrot, 30 dni na wymianę więcej >>
- bezpłatna zgoda na zmiany więcej >>
- pomoc w wyborze projektu więcej >>
- zgodność z aktualnymi warunkami technicznymi WT 2021
- możesz zamówić dodatkowe opracowania instalacyjne poza zawartymi w projekcie
03 Informacje techniczne
Parametry techniczne gotowego projektu domu
| Zestawienie parametrów projektu domu AR-22 P | |
|---|---|
| Pokoje oprócz salonu | 4 |
| Powierzchnia użytkowa w tym: | 97,19 m² |
| pow. mieszkalna | 91,98 m² |
| pow. gospodarcza | 5,21 m² |
| Powierzchnia zabudowy | 68,87 m² |
| Powierzchnia całkowita | 137,74 m² |
| Kubatura netto nad pow. użyt. | 299,60 m³ |
| Kubatura brutto | 440,57 m³ |
| Szerokość budynku | 7,10 m |
| Długość budynku | 9,70 m |
| Wysokość budynku | 8,25 m |
| Liczba Kondygnacji | 2 |
| Kąt nachylenia połaci dachu | 45 |
| Powierzchnia dachu | 100,00 m² |
| Min. szer. działki | 15,10 m |
| Min. dł. działki | 16,70 m |
Technologia budowy projektu domu AR-22 P
Fundamenty
Posadowienie bezpośrednie na żelbetowych ławach i stopach fundamentowych. Ściany fundamentowe z bloczków betonowych izolowanych przeciwwilgociowo i termicznie.
Ściany nośne zewnętrzne
Konstrukcja projektu domu AR-22 P opiera się na ścianach zewnętrznych z bloczków gazobetonowych Ytong Energo Plus grubości 36,5 cm. Technologia ta nie wymaga dodatkowej warstwy izolacji termicznaej jak styropian czy wełna mineralna, co znacząco upraszcza wykonanie ścian.
Strop
Nad parterem strop żelbetowy.
Dach
Dach konstrukcji drewnianej, dwuspadowy, o kącie nachylenia połaci 45 stopni. Pokrycie dachu blachą na rąbek stojący lub panelową.
Elewacje
Wykończenie elewacji w większości przy użyciu metody lekkiej mokrej na warstwie izolacji termicznej w postaci okładziny z płytek licowych klinkierowych klejonych.
Instalacje
Zgodnie z wybraną opcją wyposażenia instalacyjnego STANDARD lub EKO.
04 Dokumentacja projektowa
Projekt architektoniczno-budowlany
3 egzemplarze typowego projektu architektoniczno-budowlanego, zgodnego z obowiązującymi warunkami technicznymi – to część projektu, którą składasz do urzędu w celu uzyskania pozwolenia na budowę.
Wielobranżowy projekt techniczny
3 egzemplarze typowego wielobranżowego projektu technicznego (architektura, konstrukcja, instalacje wewnętrzne). To najważniejsza część przeznaczona dla Twojego kierownika budowy i ekip wykonawczych. Zawiera pełne rysunki konstrukcyjne oraz instalacyjne dostosowane do wybranego przez Ciebie pakietu (STANDARD lub EKO).
Analizy i charakterystyka
Każdy nasz gotowy projekt domu wyposażony jest w wymaganą przepisami charakterystykę energetyczną budynku oraz analizę porównawczą alternatywnych źródeł energii.
Zgoda na zmiany
Szanujemy Twoje indywidualne potrzeby, dlatego do każdego projektu dołączamy oficjalne, bezpłatne oświadczenie z szerokim zakresem zgody na modyfikacje. Twój lokalny architekt adaptujący może dostosować projekt do warunków gruntowych na działce, zmienić układ ścian działowych, układ okien czy technologię materiałową według Twoich osobistych wytycznych.
Uprawnienia
W dokumentacji znajdziesz kompletne, aktualne kopie uprawnień budowlanych oraz zaświadczeń o przynależności projektantów do izb zawodowych (izby architektów i inżynierów).
Opcja STANDARD
Opracowania instalacyjne zawarte w projekcie w opcji STANDARD:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt wewnętrznej instalacji gazu – instalacja zasilająca kocioł gazowy i kuchenkę gazową
- Projekt instalacji centralnego ogrzewania zasilanej kotłem gazowym z zastosowaniem grzejników płytowych, w części dziennej zaprojektowano ogrzewanie podłogowe
Opcja EKO
Opracowania instalacyjne zawarte w projekcie w opcji EKO:
- Projekt instalacji elektrycznych wewnętrznych
- Projekt wewnętrznej instalacji wody ciepłej i zimnej
- Projekt wewnętrznej instalacji kanalizacji sanitarnej
- Projekt instalacji ogrzewania podłogowego w całym budynku z instalacją powietrznej pompy ciepła
- Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacją). Kanały wentylacyjne izolowane rozprowadzone w przestrzeni poddasza, wyrzutnia wyprowadzona ponad płaszczyznę dachu
05
Opis projektu domu AR-22 P
Projekt domu AR-22 P to projekt małego domu piętrowego o prostej formie i powierzchni zabudowy poniżej 70 m2 (68,87 m2). Pozwala to zbudować dom na niewielkich i wąskich działkach, gdyż minimalne wymiary działki dla projektu domu AR-22 P to 15,10 m szerokości i 16,70 m długości.
Pełny program pomieszczeń na 97 m2
Pomimo niewielkich rozmiarów dom zawiera pełny program pomieszczeń przeznaczony do mieszkania dla czteroosobowej rodziny. Powierzchnia użytkowa projektu domu AR-22 P wynosi 97,19 m2, z czego 91,98 m2 to część mieszkalna. Parter budynku zajmuje strefa dzienna z salonem połączonym z jadalnią, kuchnią, małym gabinetem, WC i pomieszczeniem gospodarczym. Na poddaszu zaprojektowana została cała strefa nocna zawierająca główną sypialnię, łazienkę oraz dwa pokoje dla dzieci.
Garaż wolnostojący przy granicy działki
Dodatkowo projekt zawiera garaż wolnostojący o powierzchni 18,08 m2, którego gabaryty pozwalają zbudować go bezpośrednio przy granicy działki, zgodnie z obowiązującymi przepisami. Dzięki temu projekt domu AR-22 P z garażem dobrze wykorzystuje nawet wąską działkę.
Prosta bryła i dach dwuspadowy 45 stopni
Budynek ma wymiary 7,10 x 9,70 m i wysokość 8,25 m. Prosta bryła i dwuspadowy dach o kącie nachylenia 45 stopni ograniczają koszty budowy, a układ połaci ułatwia montaż paneli fotowoltaicznych. Projekt domu AR-22 P jest dostępny w dwóch wariantach instalacyjnych: EKO (pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna z rekuperacją) oraz STANDARD (kocioł gazowy, grzejniki płytowe, wentylacja grawitacyjna).
06
Opracowania dodatkowe
Kosztorys inwestorski domu z zestawieniem niezbędnych materiałów
dostępność: 2 tyg. cena: 900 Pln
więcej >>Projekt instalacji wentylacji mechanicznej z odzyskiem ciepła (rekuperacja)
dostępność: 3 tyg. cena: 900 Pln
więcej >>Projekt ogrzewania podłogowego z gruntową pompą ciepła (górne źródło)
dostępność: 2 tyg. cena: 600 Pln
więcej >>
07
Najczęstsze pytania o projekt domu AR-22 P
Jaka działka jest potrzebna pod projekt domu AR-22 P?
Minimalne wymiary działki dla projektu domu AR-22 P to 15,10 x 16,70 m. Budynek ma wymiary 7,10 x 9,70 m i powierzchnię zabudowy 68,87 m2, dlatego zmieści się na wąskiej działce.
Ile pokoi ma projekt domu AR-22 P?
Projekt ma 4 pokoje oprócz salonu z jadalnią: gabinet na parterze oraz 3 pokoje na poddaszu – główną sypialnię i dwa pokoje dla dzieci. Do tego łazienka, WC i pomieszczenie gospodarcze.
Czy garaż można postawić przy granicy działki?
Tak. Garaż wolnostojący o powierzchni 18,08 m2 ma gabaryty, które pozwalają zbudować go bezpośrednio przy granicy działki, zgodnie z obowiązującymi przepisami.
Czym różni się opcja EKO od STANDARD?
Opcja EKO obejmuje pompę ciepła, ogrzewanie podłogowe w całym budynku i wentylację mechaniczną z rekuperacją. Opcja STANDARD to kocioł gazowy, grzejniki płytowe i wentylacja grawitacyjna.
Czy mogę wprowadzić zmiany w projekcie domu AR-22 P?
Tak. Do projektu dołączamy bezpłatną zgodę na zmiany, dzięki której architekt adaptujący może zmienić m.in. układ ścian działowych, okien czy technologię materiałową.
Jak szybko otrzymam projekt i czy mogę zamówić kosztorys?
Czas realizacji projektu to 4–6 tygodni. Kosztorys inwestorski z zestawieniem niezbędnych materiałów można zamówić jako opracowanie dodatkowe.
WIĘCEJ INFORMACJI
Jeśli potrzebujesz konsultacji lub uzyskania większej ilości informacji, a także bardziej szczegółowych rysunków dotyczących projektu domu AR-22 P, prosimy o wysłanie wiadomości przy pomocy poniższego formularza kontaktowego lub kontakt telefoniczny pod nr 608295548.
